Многие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.
Одноклассники
Определения элементов крыши
Для начала необходимо ознакомиться с некоторыми терминами и определениями:
- Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
- Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
- Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.
- Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.
Процесс возведения крыши
Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.
Составление чертежа конструкции крыши
Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.
Монтаж мауэрлата
Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.
Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.
Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов , он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.
К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.
Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:
- внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
- способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)
Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в ¼ от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100×50 мм.
Производится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см
. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25×50 мм.
Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100×25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее
100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм
. Доски, формирующие конёк (верх стропильной системы), должны находиться максимально близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягких, черепичных и рулонных кровель требуется выполнять сплошной настил. Иногда требуется устройство двухслойного настила, в этом случае первый слой досок располагается параллельно коньку, второй – перпендикулярно, вдоль ската крыши. Для шиферных и металлических кровель вполне подойдёт обрешётка с шагом досок, соразмерным с габаритами используемого материала.
В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.
Укладка теплоизоляции
Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см
.
Все больше людей стремятся воплотить в жизнь сокровенную мечту – выбраться из многоэтажной городской застройки в собственный дом. Приобретенный загородный участок быстро превращается в строительную площадку. И, в соответствии с природным менталитетом большинства российских мужчин, работы по возведению нового жилища очень часто проводятся собственными силами. Причем , многие из самодеятельных мастеров вовсе не обладают большим опытом в этой сфере, учатся буквально на ходу, ищут полезную и достоверную информацию в доступных источниках, в том числе – на страницах интернет-ресурсов , посвящённых строительству. Надеемся, что наш портал окажет им серьезную помощь в этом вопросе.
Итак, после того как на надёжном фундаменте подняты стены дома, необходимо, не затягивая с этим, переходить к созданию крыши и настилу кровельного покрытия. Вариантов здесь может быть множество. И одним из наиболее часто применяемым является двускатная конструкция крыши. Она не столь сложна в расчетах и монтаже, как некоторые другие, то есть с ней должен справиться даже начинающий строитель. Поэтому тема настоящей публикации - строительство крыши частного дома своими руками на примере двускатной стропильной системы с
Следует сразу оговориться, что в статье не дается готового «рецепта». Целью ставится продемонстрировать принципы проведения расчета двускатной крыши и последовательность ее возведения. А обладающий соответствующей сметкой мастер должен уже привести полученные рекомендации к своим, конкретным условиям строительства.
Общие сведения о конструкции двускатных крыш
Базовый принцип конструкции двускатной крыши, наверное, понятен уже исходя из ее названия. Кровля такой крыши образует две плоскости, сходящихся по линии конька, и опирающиеся на длинные стены дома (по карнизным линиям). С торцевых сторон крыша ограничивается вертикальными фронтонными стенками. Как правило, и по линии карнизов, и по фронтону кровельное покрытие несколько выпускают наружу, за пределы здания в плане, чтобы образовывались свесы, предохраняющие стены от прямого попадания атмосферных осадков.
Чаще всего скаты имеют симметричную форму. Прибегают иногда и к асимметрии, когда скаты расположены под разным углом к горизонту и, соответственно, отличаются и своей длиной. Но это - отдельные случаи , и в рамках настоящей публикации рассматриваться не будут.
Высота крыши в коньке, то есть и крутизна скатов могут сбыть разными – все зависит от планируемого использования чердачного помещения, архитектурной задумки хозяев, разновидности применяемого кровельного покрытия.
Двускатные крыши доказали свою высокую надежность . А относительная простота конструкции и делает их столь популярными среди частных застройщиков.
Внешнее сходство двускатных крыш вовсе не означает единообразие конструкции их стропильных систем. Вот как раз в этом вопросе могут быть существенные различия, зависящие как от размеров здания, так и от его конструктивных особенностей.
По принципу строения стропильные системы двускатных крыш можно разделить на две группы:
- Если стропильные опираются на внешние стены здания и соединяются между собой в коньковом узле, то такая система называется висячей.
Для придания дополнительной жесткости такой конструкции стропильные ноги каждой пары усиливаются горизонтальными затяжками (схватками). Могут применяться и вертикальные стойки с опорой на балки перекрытия, или диагонально установленные подкосы.
- В том случае, когда конструкция дома предполагает наличие капитальной стены внутри здания, часто применяют наслонную стропильную систему. Название говорит само за себя – ноги «наслоняются» на стойки, которые, в свою очередь , опираются на лежень, проложенный по верхнему торцу капитальной внутренней стены. Причем , эта стена может располагаться как по центру, так и со смещением от него. а для крупных строений в качестве опор могут применяться и две внутренних стены. Несколько примеров наслонных систем показаны на иллюстрации ниже.
- Впрочем, нередко используется и своеобразный «гибрид» обеих систем. Стропила в этих случаях, даже без наличия внутренней перегородки, также получают опору на центральную стойку в коньковом узле, которая, в свою очередь , опирается на мощные балки перекрытия или на горизонтальные затяжки между стропильными ногами.
В любой из систем, особенно в тех случаях, когда стропильные ноги имеют значительную длину, применяются дополнительные элементы усиления. Это необходимо для исключения вероятности прогиба бруса или даже его перелома под действием нагрузок. А нагрузки здесь будут испытываться немалые. Прежде всего, это статическая, обусловленная весом самой стропильной системы, обрешетки , кровельного покрытия и его утепления, если оно предусматривается проектом. Плюс к этому – большие переменные нагрузки, среди которых на первое место выходят ветровая и снеговая. Поэтому стремятся для стропильных ног предусмотреть необходимое количество точек опоры, чтобы не допустить возможной деформации.
Некоторые их элементов усиления показаны на схемах конструкции стропильной системы:
На иллюстрации выше показан пример наслонной стропильной системы:
1 - Мауэрлат. Обычно это брус, жестко закрепленный на верхнем торце внешних стен здания. Он служит опорой и основанием для закрепления нижней части стропильных ног.
2 - Лежень. Брус, закреплённый на внутренней перегородке строения.
3 - Стойка (другое название – бабка). Вертикальная опора, идущая от лежня к коньковому прогону.
4 - Коньковый прогон. Брус или доска, связывающая центральные стойки и служащая основанием для закрепления верхних концов стропильных ног.
5 - Стропильные ноги.
6 – Подкосы. Это дополнительные элементы усиления, посредством которых можно уменьшить свободный пролет стропильной ноги, то есть создать для нее дополнительные точки опоры.
7 - Обрешетка , которая должна соответствовать выбранному кровельному покрытию.
Цены на крепления для стропил
крепления для стропил
В системах висячего типа усиление производится установкой горизонтальных затяжек (поз.7), которые жёстко связывают противоположные стропильные ноги, и тем самым снижают распирающую нагрузку, действующую на стены здания. Таких затяжек может быть и несколько. Например, одна устанавливается в нижней части, ближе к уровню мауэрлата или даже практически вровень с ним. А вторая – ближе к коньковому узлу (е е часто еще называют ригелем).
При большой длине стропил бывает необходимо применить еще и вертикальные стойки (поз. 3) или диагональные подкосы (поз. 6), а нередко – оба этих элемента в комплексе. Опорой для них могут служить балки перекрытия (поз. 9), как показано на иллюстрации.
Следует правильно понимать, что показанные схемы – это вовсе не догма. Бывают и иные конструкции стропильных систем. Например, нередко применяется крепление нижней части стропильных ног не к мауэрлату, а к вынесенным за границы стен дома балкам перекрытия. Таким образом, сразу задается необходимый
В крышах больших по площади домов могут применяться и более сложные схемы. Например, стропила связываются дополнительными продольными прогонами, которые, в свою очередь, опираются на вертикальные стойки или на подкосы. Но браться за создание таких сложных систем, не имея хорошо наработанного опыта в этой сфере – вряд ли разумно. Поэтому ограничимся рассмотрением строительства довольно простых по конструкции двускатных крыш.
Проведение расчетов параметров двускатной крыши
Возведение стропильной системы и обустройство на ее основе кровли всегда должно начинаться с проведения необходимых расчетов . Какие же задачи при этом ставятся?
- В первую очередь, необходимо разобраться с соотношением «высота конька - крутизна скатов крыши».
- После этого появится возможность точно вычислить длину стропильных ног, как «чистую», так и полную, то есть с учетом планируемых карнизных свесов.
- Длина стропил и предполагаемый шаг из установки дадут возможность определить сечение материала, подходящего для их изготовления, с учетом предполагаемых нагрузок на крышу. Или, наоборот, исходя из имеющегося материала выбрать оптимальный шаг и расставить дополнительные точки опоры - установкой элементов усиления, о которых говорилось выше.
Перечисленные параметры позволят максимально точно составить схему и чертеж стропильной системы, правильно расположить все ее элементы. По имеющейся схеме будет намного проще рассчитать, сколько и какого материала потребуется для проведения монтажа.
- Потребуется узнать общую площадь скатов кровли. Это необходимо для приобретения кровельного материала, гидро — и пароизоляционных мембран, утеплителя, если планируется термоизоляция крыши. Кроме того, параметр площади важен и для определения количества материала для обустройства обрешетки под выбранное кровельное покрытие.
Чтобы в ходе изложения порядка проведения расчетов было понятнее, основные величины схематично показаны на иллюстрации ниже:
Д - ширина дома (размер фронтонной его стены);
Вк - высота крыши в коньке над плоскостью мауэрлата или балок перекрытия, в зависимости от того, к чему будут крепиться нижние концы стропильных ног;
а - угол крутизны скатов крыши;
С - рабочая длина стропильной ноги, от конька до мауэрлата;
ΔС - удлинение стропильной ноги для формирования планируемого карнизного свеса;
Ш - шаг установки стропильных ног.
Начнем рассмотрение перечисленных выше вопросов по порядку.
Соотношение крутизны скатов и высоты конька крыши
Эти две величины – тесно взаимосвязаны. И к их расчету можно подходить с различных сторон, принимая за исходные те или иные критерии.
- Например, хозяева видят свой дом с высокой крышей, чем-то отдаленно напоминающей готический стиль архитектуры. Понятно, что при таком подходе резко возрастает высота кровли в коньке и, соответственно, и крутизна скатов. Правда, при этом следует не забывать, что такие крыши испытывают максимальные ветровые нагрузки, за счет своей выраженной «парусности». А вот снег на таких скатах задерживаться практически не будет. Так что стоит изначально учесть эти два фактора. Возможно, для закрытой от ветров местности, но с преобладанием снежных зим, такой вариант станет вообще наиболее приемлемым.
Выражено крутые скаты и высокий конек – снег на такой крыше вообще не задерживается, но зато воздействие ветра становится максимальным
Но не забываем и про то, что чем длиннее стропильные ноги, тем сложнее в обустройстве будет сама система, которая потребует немало усиливающих деталей.
- Другим соображением сделать крышу повыше очень часто становится желание иметь функциональное чердачное помещение, вплоть до оборудования в нем полноценной жилой комнаты.
Для мансардного помещения, безусловно, предпочтительнее ломаная стропильная система. Но если все же планируется двускатная, то немало пространства съедают угловые зоны по линии соединения стропил мауэрлатом. Приходится увеличивать крутизну скатов (см. выше).
Правда, и здесь может быть приемлемое решение. Например, мауэрлат расположен не на уровне перекрытия, как в «классическом» варианте, а на боковых стенах, которые намеренно подняты над перекрытием на определенную высоту. Тогда и при большой крутизне скатов, и без особого усложнения конструкции системы, магнон добиться весьма просторных помещений мансарды.
Цены на металлочерепицу
металлочерепица
Кстати, именно такой вариант и будет рассматриваться ниже, когда рассказ пойдет уже о проведении монтажа стропильной системы.
- Бывает, что владельцы будущего дома, наоборот, принимают решение о минимальных углах крутизны кровли. Это может быть вызвано сооружениями экономии материалов, отсутствием необходимости полезной площади на чердаке, особенностями местных условий – например, очень ветреной, но не особо снежной местностью.
Правда, при таком подходе нельзя забывать, что у любого кровельного покрытия есть определённые нижние границы крутизны скатов. Например, если планируется укладка штучной черепицы, то необходимо обеспечить угол крутизны не менее 20, а для некоторых моделей – даже 30 градусов. Так что если в планах уже есть то или иное кровельное покрытие, следует соотнести его характеристики с высотой и крутизной крыши.
Итак, как проводится расчет . В качестве неизменной величины – константы у нас выступает ширина дома по фронтонной стене (Д ). Используя известную тригонометрическую формулу, несложно отыскать высоту (Вк ), отталкиваясь от планируемой крутизны скатов (угол а ).
Вс = 0,5 ×Д × tg a
Понятно, что для расчета симметричной двускатной крыши берётся половина ширины здания, то есть 0,5 ×Д.
Еще один нюанс. При расчётах по данному соотношению за высоту принимается разница высот точки конька и плоскости мауэрлата. То есть далеко не всегда подразумевается превышение над чердачным перекрытием - это следует иметь в виду.
Упомянутая формула заложена в предлагаемый калькулятор.
Калькулятор соотношения крутизны скатов двускатной крыши и высоты ее конька
При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.
Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия
Пошаговый монтаж двухскатной крыши
Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.
Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.
Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки
Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.
Мауэрлат
Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.
В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.
Способов связки стен и мауэрлата несколько:
- В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
- В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
- Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.
Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.
Установка стропил
Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.
Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.
В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.
С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.
Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.
Порядок сборки стропильной системы
Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.
Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
Видео по сборке и установке стропильной системы двускатных крыш
Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.
Видео-отчет о том, как сделана двухскатная крыша
Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
Видео о двух наиболее проблемных типах соединений.
Как определить угол наклона стропил
Полный видео-отчет о сборке стропильной системы
Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на , но при установке на здания другого типа (кроме деревянных домов) разницы нет.
Стропильные ноги могут фиксироваться к мауэрлату или балкам потолочного перекрытия.
Конкретное решение принимается с учетом индивидуальных архитектурных особенностей строения. Какие отличия имеют оба способа крепления стропилин?
| Тип крепления стропилин | Эксплуатационные характеристики |
|---|---|
| Такой метод чаще всего используется на строениях из кладочных материалов и с бетонными чердачными перекрытиями. Мауэрлаты устанавливаются на несущие фасадные стены домов, при необходимости изготавливается специальный армирующий пояс для усиления опорной площадки стропильной системы. Преимущества: возможность увеличить высоту чердачного помещения за счет подъема армированного пояса по периметру строения. Недостатки – большая распирающая нагрузка на фасадные стены. |
| Рекомендуется применять в тех случаях, когда несущие стены не отличаются большими показателями устойчивости. Стропила крепятся только к балкам в легких каркасных домах из ОСП плит. Крепление к балкам перекрытия позволяет не только снимать распирающие нагрузки с фасадных стен, но и более равномерно распределять их по периметру строения. Еще одно преимущество – за счет нескольких дополнительных упоров стропильной системы можно облегчить конструкцию и сделать ее более устойчивой. Это уменьшает сметную стоимость строительства дома. Балки перекрытия можно выносить за периметр дома на значительную величину, а упор стропильных ног на эти конструкции увеличивает площадь чердачного помещения. |
Есть один очень важный момент, который следует учитывать во время проектирования такого типа стропильной системы. Расстояние между балками перекрытия и стропильными ногами должно быть одинаковым, а этот параметр зависит от нескольких факторов.
Решение о типе фиксации стропильных ног должно приниматься профессионалами на стадии проектирования дома. Следует помнить, что стропильная система считается не только одним из самых важным архитектурных элементов, но и одним из самых сложных. Непрофессионалам браться за монтаж кровли не стоит, такие работы могут выполнять только опытные строители.
Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.
Специальными металлическими крепежными пластинами
Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.
Какие пластины применяются для крепления стропилин к балкам?
Зубчатые
В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.
Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.
Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.
Перфорированные
Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.
Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.
Болтовое
Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.
Соединение врезкой
Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.
Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.
Соединение врубкой
Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.
Важно. Врезка и врубка чаще всего применяется для висячей стропильной системы. За счет дополнительной фиксации конструкция может выдерживать значительные распорные усилия.
Практические советы по креплению стропилин к балкам перекрытия
Для примера возьмем самый распространенный способ фиксации элементов, он пригоден для всех типов крыш, отвечает современным требованиям по прочности и устойчивости узла. Еще одно преимущество – некоторые работы можно делать на земле, а на строении лишь собирать уже готовые конструкции. Такой метод выполнения строительных работ существенно их упрощает и ускоряет, сметная стоимость кровли уменьшается.
Стропила и балки перекрытия изготовлены из досок 150×50 мм. Стропильная система самая сложная – вальмовая многоскатная. Соединительные элементы – металлические перфорированные пластины. Для ускорения и упрощения работ рекомендуется подготовить простой, но очень функциональный шаблон из отрезков досок . Как сделать приспособление?
- Заготовьте четыре отрезка досок толщиной 25–30 мм. Два куска длиной примерно 20 см и два длиной 40 см.
- Две короткие доски прикрутите уголками к двум длинным, при этом оставьте между ними зазор, равный толщине доски перекрытия. Во время соединения стыкуйте их не точно по торцам, а приподнимите на 2–3 см от края длинных. Этот выступ служит упором о мауэрлат во время пользования шаблоном.
- На расстоянии примерно 30 см от низа длинные доски скрепите между собой металлическим перфорированными пластинками, для повышения прочности с противоположной стороны стяните их досками или кусками фанеры. Добейтесь, чтобы приготовленный шаблон был жестким и не шатался во время пользования.
Такое простое приспособления существенно облегчает выполнение запилов стропилин для их соединения с балками перекрытия.
Как быстро и качественно делать запилы для соединения
Во время замеров будем пользоваться самодельным приспособлением.
Шаг 1. Поставьте приспособление короткими досками на мауэрлат, балка потолка должна располагаться между ними. Небольшие выступы в нижней части упираются о мауэрлат с наружной стороны. Длинные доски строго вертикальны и располагаются на одной линии с плоскостью фасадной стены дома.
Шаг 2. Немного прикрутите приспособления к мауэрлату, это облегчит дальнейшие работы. Для прикручивания лучше пользоваться длинными и тонкими саморезами, до конца затягивать их не надо.
Шаг 3. Отрезанную по длине стропилину поставьте ребром на верхнюю плоскость балки перекрытия. Угол доски должен опереться о металлические пластины приспособления.
Верхняя часть стропилины должна лежать на своем месте, в нашем случае на диагональной (вальмовой) стропильной ноге.
После запиливания угол стропильной ноги должен лежать точно по краю мауэрлата. Желательно, чтобы такое же положение занимали и балки перекрытия, но некоторые строители не могут точно снимать их размеры. Балки получаются различной длины и редко располагаются в нужном положении.
Шаг 4. Отмерьте горизонтальную линию отрезания примыкания. Делать это можно двумя способами.
- При помощи строительного уровня. Можно пользоваться небольшим инструментом. Проведите с угла стропильной ноги горизонтальную линию. Все просто, быстро и точно.
- При помощи строительного угольника. Замерьте расстояние от балки перекрытия до верхнего угла стропильной ноги. Поставьте угольник на плоскость балки и ведите его до тех пор, пока щель между балкой и стропилиной не будет равной такому же значению, в нашем случае 13 см. В нужном месте поставьте метку. Соедините эту метку с углом стропильной ноги. Должна получиться линия, параллельная плоскости балки перекрытия. Отнимите доску и отрежьте лишний кусок.
Соединение получится ровным, никаких выступов стропильных ног не будет. Далее нужно сделать замеры отрезания верхней части стропильной ноги. Для этого нижний участок ставится на место и придерживается помощником. В месте состыковки верхней части обыкновенной и вальмовой стропилин при помощи линейки нарисуйте линии отрезания. По очереди плотно прижимайте линейку к боковым граням вальмовой стропилины и с двух сторон отметьте вертикальные линии.

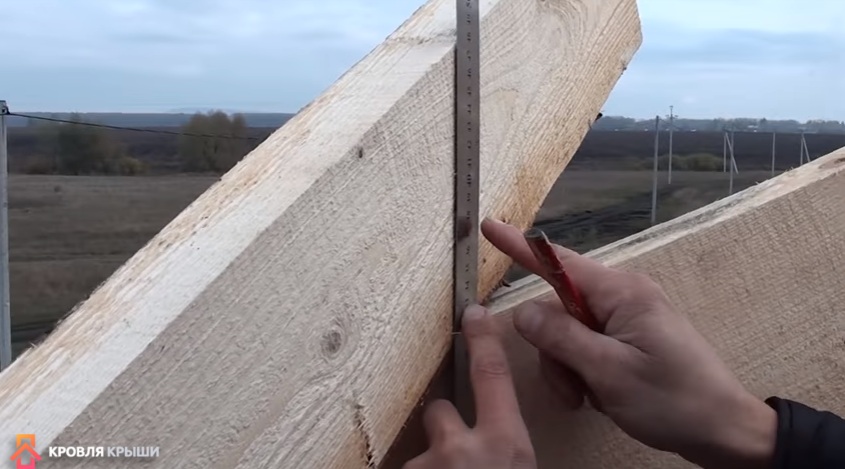

Прикладывают линейку и чертят линию на доске
Важно. Никогда не делайте разметку верхнего узла примыкания без запиливания нижнего. Некоторые неопытные строители одновременно отмечают нижнюю и верхнюю части стропилин, а потом их отрезают. При таком алгоритме работы всегда будут зазоры, для их ликвидации стропилину придется смещать в сторону. А это изменяет шаг между ними. Дело в том, что после зарезания нижнего стыка изменяется угол примыкания верхнего узла.
Как готовить стропила к креплению на земле
Настоящие профессиональные строители почти все элементы стропильной системы готовят на земле по чертежам или шаблонам, нумеруют их и в таком виде поднимают на здание. Такой метод работы не только в разы ускоряет процесс строительства, но и значительно повышает безопасность труда. Плотникам больше нет необходимости много раз ходить по временному настилу для снятия размеров и запиливания досок, соединение элементов выполняется с первого раза. Но для того чтобы готовить элементы на земле, нужно иметь большой опыт, работы выполнять внимательно и ответственно. По такому алгоритму строятся дома за рубежом, большой производительностью труда рабочих объясняются их высокие, в сравнении с отечественными, заработки. Рассмотрим процесс изготовления на земле самых простых стропильных ферм для соединения с балками перекрытия.
Шаг 1. Если нет точных рабочих чертежей стропильных ферм, то следует изготовить шаблон. Делается он из обыкновенных досок толщиной примерно 25 мм. Готовить шаблон надо на доме, проверять правильность в нескольких местах. Дело в том, что каменщики иногда допускают ошибки, из-за которых фасадные стены непараллельные, разброс по углам может достигать несколько сантиметров. Этот брак не оказывает влияния на крепление стропилин к балкам перекрытия по отдельности, но в случае с готовыми фермами могут возникать проблемы.
Шаг 2. Положите шаблон на ровный участок возле дома. Принесите первую стропильную ногу и уложите ее на одну сторону шаблона фермы, выровняйте положение.
Шаг 3. Таким же образом уложите вторую ногу на свободную сторону шаблона. Карандашом нарисуйте линии примыкания стропильных ног в верхней части фермы. Обращайте внимание, чтобы элементы не смещались во время разметки.
Шаг 4. Бензиновой или электрической пилой отрежьте лишние куски досок.
Важно. В верхней части ферм стропильные ноги будут соединяться в полдерева, для этого нужно сделать специальные запилы. Работать можно бензиновой пилой.
Как правильно запилить соединение?
Практический совет. Такие точные запиливания можно делать только полностью исправной бензиновой пилой с идеально заточенной цепью. Если угол заточки неверный, то полотно пилы ведется в сторону, ровно удержать инструмент руками невозможно. Эту пилу можно использовать лишь во время заготовки дров.
Шаг 5. Такие же операции сделайте и со второй стропилиной. Положите отрезанные ноги на шаблон, проверьте правильность отрезания, поправьте положение досок вдоль всей длины шаблона. Все в норме – соедините ноги фермы в верхнем узле. Можно пользоваться обыкновенными гвоздями, это быстро, дешево и надежно.
Шаг 6. Для повышения прочности и устойчивости фермы в верхней части зафиксируйте ноги горизонтальной стяжкой. В этих целях допускается пользоваться тонкими досками, элемент работает на разрыв, толщины 20–25 мм вполне достаточно для сопротивления нагрузкам. Пиломатериалы на растяжение имеют высокие показатели прочности, проблемы возникают при их сжатии. Доски прогибаются, конструкция полностью теряет устойчивость и первоначальные геометрические формы.
Шаг 7. Пилой отрежьте нижние концы стропильных ног.
Угол на шаблоне должен быть таким, чтобы соединение элементов было максимально плотным.
Важно знать, что при правильном соединении узлов стропильной системы прочность конструкции должна поддерживаться и за счет сил трения между элементами. Доски должны прижиматься друг к другу с такой силой, чтобы трение не позволяло им смещаться. Какие условия для этого надо соблюдать?
- Первое. Плоскость примыкания должна быть максимально ровной, площадь максимально большой.
- Второе. Усилие прижатия элементов должно быть таким, чтобы силы трения достигали больших значений.
Ни в коем случае элементы стропильной системы в узлах крепления не должны держаться только на метизах. Всегда надо помнить, что они предназначены для притягивания досок, а не для их удержания. Все болты рассчитываются на разрыв, а не на срез.
Загибают гвозди молотком (стропильная ферма перевернута)
Перевернули стропильную ферму и шаблон, сделали разметку для обрезки нижних краев
Как показывает практика, изготовление стропильных ферм и подготовка узлов соединения с балками перекрытия на земле ускоряет процесс строительства крыши в несколько раз. Сам узел может фиксироваться металлическими пластинами по бокам, гвоздями или болтами в торец, скобами и т. д. Как уже упоминалось, для увеличения устойчивости стропильной системы такого типа рекомендуется устанавливать между стропилами и балками вертикальные упоры.
Видео – Как запиливать стропила под нужным углом и нужных размеров
В данной статье я постараюсь подробно описать как возводится двухскатная . Такая форма является практически самой простой, подходящей для частного дома и строительство её, с точки зрения денежных затрат, выгоднее по сравнению с другими более сложными конфигурациями крыш.
— во втором случае стропила ложатся на балки перекрытия расположенного ниже этажа. Двускатная крыша выполненная по такому варианту здесь и будет описана.
Возьмём в качестве примера кирпичную коробку дома. Размеры её — 8х8 метров, высота 3 метра. Строительство любой крыши своими руками начинается с установки маэурлата (рис.1). Способы его крепления к стенам были описаны в статье, с которой Вы можете ознакомиться
Мауэрлат устанавливаем заподлицо с внутренней поверхностью стен. Снаружи он должен быть заложен кирпичом, чтобы его не было видно. При этом верхняя поверхность мауэрлата должна быть на 2-3 см выше верхней поверхности облицовочного кирпича, чтобы вся нагрузка с крыши передавалась только мауэрлату. Не нужно нагружать .
Далее устанавливаем балки перекрытия. Делаем это в последовательности, указанной на рис.2. В первую очередь ставим балки обозначенные цифрами 1,2,3,4. Их вынос определяет ширину карниза. Мы обычно берём её от 40 до 50 см по желанию заказчика. В качестве балок используем брус, сечение которого определяем произведя несложный расчёт подробно описанный В нашем случае это будет брус 100х200 мм.
После закрепления крайних балок перекрытия, натягиваем шнурку по верхней плоскости и выставляем остальные балки, при необходимости подтясывая под ними мауэрлат, либо наоборот подкладывая тонкие фанерки (просто часто заказываешь брус высотой 200мм, а привозят его от 190 до 210 мм, такое вот на наших пилорамах оборудование). Шаг их выбираем с учётом шага будущих стропил. При использовании в качестве стропил половых досок 50х150 мм, делаем шаг 60-70 см (лучше брать 60 см, т.к. такую ширину имеют кровельные утеплители).
Установив все длинные балки, ставим короткие (рис.2). Их шаг достаточно сделать около 1 метра. Эта схема немного отличается от того, что мы привыкли видеть на подобных картинках. Пришли мы к ней после того, как на одной из наших первых крыш провис фронтонный отлив, хотя кобылки отлива достаточно надёжно были закреплены. В данной схеме возможность провиса полностью исключается.
Все балки крепим к мауэрлату гвоздями на 150, также можно использовать металлические стропильные уголки и саморезы. Вообще, применение различных крепёжных элементов для стропильных соединений, позволяет облегчить работу. Особенно удобно это для не опытного человека, не нужно делать сложные запилы и зарубки. Об этом мы уже говорили в статье ««.
После установки всех балок настилаем (не закрепляя) на них досок, можно половых, можно дюймовки. Они нужны просто для того, чтобы по ним спокойно ходить. Чтобы не загромождать рисунок, я их на нём не показал. Следующим шагом является установка конькового бруса.
В первую очередь ставим по уровню или отвесу стойки из доски 50х150 мм и крепим их с помощью временных распорок. На рис. 3 распорки показаны только на одной стойке, опять же чтобы не загромождать чертёж. Шаг стоек не более 3 метров. Сначала ставим крайние, затем, натянув между ними шнурки, ставим промежуточные стойки. После возведения всей стропильной фермы, промежуточные стойки можно будет убрать и спокойно делать на втором этаже жилые комнаты.
Высота стоек выбирается в зависимости от того, какую форму крыши Вы хотите получить. Я обычно советую заказчикам брать её равную высоте первого этажа по фасаду (расстояние от уровня земли до мауэрлата). Такая пропорция показана и на рисунках.
Установив стойки кладём на них и закрепляем буквально на пару саморезов коньковый брус. В качестве него используем доску 50х200 мм (в принципе можно и 50х150 мм).
Теперь переходим к монтажу стропил. Сначала нам нужно сделать шаблон из доски 25х150. Для этого прикладываем её к торцу конькового бруса и к балке (рис. 4) и отчёркиваем две линии. Отпилив по ним доску, получим шаблон стропил.
Конечно очень хорошо, когда стопа дома выложена с высокой геометрической точностью и также установлены балки перекрытия. Тогда мы можем по шаблону нарезать сразу все стропила и спокойно их устанавливать. Но скажу честно, добиться этого довольно трудно, и уж тем более трудно, когда делается новая крыша на старом доме.
В этом случае мы предварительно делаем у стропилы по шаблону только верхний запил. Затем берём полученную заготовку, прикладываем её к нужной балке и размечаем нижний запил, как говорится по-месту. Таким способом устанавливаются все стропила (рис. 5). Обратите внимание, что установив одно стропило, сразу ставим ему противоположное, чтобы быстрее снять боковую нагрузку на коньковый брус (иначе его изогнёт).
Когда длина ската крыши большая и стандартной 6-метровой доски не хватает, можно пойти двумя путями. Первый (считаю его предпочтительнее) — заказать на пилораме более длинные доски. Конечно это будет стоить дороже. Например, в конце осени 2012 года у нас 1 куб 6-метровых досок стоил около 5500 руб., а 1 куб досок длиной 7,5 метров стоил 7000. Зато установку стропил произвести легче и быстрее, чем используя второй способ.
По второму способу нужно сращивать две доски. Сделать это можно нашив на них обрезок доски такого же сечения длиной 1,5 — 2 метра. Как это делается смотрите на рисунке. Стык лучше делать внизу, причём под него обязательно нужно устанавливать дополнительную стойку.
Стропило крепим к коньковому брусу двумя-тремя гвоздями. Для крепления к балке перекрытия мы в последнее время используем металлические крепёжные пластины и саморезы и добавляем пару гвоздей. Иногда используем скобы. Кстати много раз видел, как люди используют скобы, но делают это не правильно. Скоба должна работать на растяжение. Внизу на левом фото — как делать не нужно, на правом — как нужно.
Усилив стропильную ферму, начинаем заниматься фронтонами. Во-первых, ставим дополнительные стойки, которые будут каркасом фронтона (рис. 7). Точность установки контролируется натянутой по низам стропил шнуркой. Затем делаем оконный проём (рис. 8). Размеры его и конфигурацию можете сделать любую, какую душе угодно. Обратите внимание, на рисунке, стоявшую по центру окна стойку (поддерживающую в начале коньковый брус), просто разрезали. Она уже не несёт практически никакой нагрузки. Закончив с каркасом, обшиваем фронтон дюймовкой (напр., 25х150 мм) (рис. 9).
Следующим шагом является подшивка карнизных досок по всему периметру дома. Лобовая доска (пришивается к торцам балок перекрытия) делается из доски 25х200 мм. Снизу к карнизам подшиваем два пояса из доски 25х100 (рис. 10). Их более чем достаточно, чтобы закрепить при наружной отделке софит.
Теперь, если мы собираемся монтировать водосточную систему и использовать для желобов металлические держатели, их нужно устанавливать на стопила именно сейчас (под гидроизоляционную плёнку). Причём лобовые доски также на этом этапе желательно обшить сайдингом. Потом это делать будет не очень удобно. На рисунке я это не показал. К тому же мы сейчас пользуемся только пластиковыми держателями желобов, которые крепятся непосредственно к лобовой доске. С ними более удобно и ставить их можно после окончания сборки крыши.
Далее приступаем к обрешётке. В первую очередь с помощью строительного степлера закрепляем на стропилах первую полосу гидроизоляционной плёнки (рис. 11). Удобнее работать если по периметру дома у Вас уже установлены леса. Ставить их в любом случае придётся, когда будете делать кровлю, водосточку, обшивать карнизы сайдингом.
Закрепив плёнку, прибиваем к стропилам рейки контробрешётки (25х50 мм). О необходимости использования контробрешётки подробно рассказано здесь: . Не забывайте оставлять место под нахлёст последующей полосы гидроизоляции.
Затем делаем обрешётку. Сейчас я не буду заострять внимание на правилах её монтажа. Эта тема для отдельной статьи. К тому же, к любому кровельному покрытию прилагается инструкция, в которой подробно описано, как нужно делать обрешётку именно под этот материал (на рисунках схематично показана обрешётка под металлочерепицу). Постараюсь в скором будущем подготовить на эту тему новую статью.
Таким образом мы покрываем всю крышу (рис. 12). После этого остаётся только сделать фронтонный свес и фронтонный отлив. Последовательность здесь такая:
К выступающим концам обрешётки саморезами подшиваем снизу ветровую доску фронтонного свеса (25х150 мм) (рис. 13);
Вставляем и закрепляем саморезами кобылки фронтонного свеса (доска 25х150). Расстояние между ними примерно около 1 метра (рис. 14);
К кобылкам снизу подшиваем два пояса (доска 25х100). Их также достаточно, чтобы в последствии обшить фронтонные свесы сайдингом (рис. 15);
Из кусков доски 50х150 необходимой длины заготавливаем треугольные кобылки на фронтонный отлив согласно рисунку (рис. 16). Затем закрепив их на выносах прибиваем к ним также два пояса (25х100).
На этом наша крыша закончена. Что в итоге получилось и что получится после выполнения кровельных работ и обшивки фронтона и карнизов сайдингом примерно показано на рисунках 17 и 18.
