В нашей стране, где зима длится полгода, нужна хорошая и удобная система отопления, которая бы согревала дом в любую непогоду. Водяное отопление остается самым надежным средством борьбы за тепло и комфорт в частном доме.

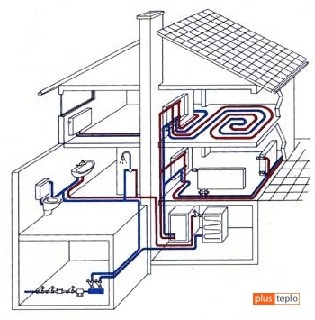

Схема работы системы водяного отопления.
В качестве отопительных приборов используют котлы на различных видах топлива и даже обычную печь. Там, где водяное отопление использует печь, проходной диаметр труб увеличивают, а запорную арматуру сводят к минимуму.
Принцип работы
Данная система завоевала популярность своей простотой. Отопление использует следующий принцип работы: котел до нужной температуры нагревает воду (или антифриз), она по трубам поступает к батареям или радиаторам в комнатах, отдавая тепло, и возвращается в котел.
Схема системы с самотечным движением воды.
Также схема водяного отопления может включать:
- расширительный бак – в него отводится возникшая при нагревании излишняя вода, также он обеспечивает отсутствие кислорода в системе;
- циркуляционный насос поддерживает постоянный круговорот воды в системе, с его помощью скорость нагрева помещения увеличивается за счет более быстрого движения воды;
- манометр;
- терморегуляторы;
- воздухоотводчик – автоматический или запорный;
- предохранительные клапаны.
Выбор котла
При покупке котла, как правило, принимают величину 1 кВт мощности на 10 кв. м отапливаемой жилой площади, учитывая, что высота потолков не более 3 метров. Также учитывают объем помещения, степень утепления частного дома, размеры окон, наличие дополнительных потребителей тепла.
При обогреваемой площади: от 60 до 200 кв. м – мощность котла до 25 кВт, от 200 до 300 кв. м – 25-35 кВт, от 300 до 600 кв. м – 35-60 кВт, от 600 до 1200 кв. м – до 100 кВт.
Можно выбрать электрический котел – при площади частного дома от 30 до 1000 кв. м, можно использовать котлы мощностью от 3 до 105 кВт, соответственно. Недостатками электрокотлов являются высокая стоимость электроэнергии, перебои с энергоснабжением или недостаточная мощность.
Нюансы функционирования
При использовании печи, для улучшения работы системы, разницу между нижней точкой холодной воды (обратки) и верхней точкой горячей воды максимально увеличивают. Стояк выводят под потолок. В любом случае проводят расчет водяного отопления. Если используется отопительный котел, то его рекомендуется опускать ниже, при возможности, например, в подвал. Такое расположение позволяет увеличить высоту стояка, придать воде больший импульс движения. Следовательно, эффективность увеличится, дом будет прогреваться равномернее.
Топливо
Для разогрева котла используются разные виды топлива: природный газ, уголь, дрова. Также может применяться централизованное энергоснабжение, или такие альтернативные источники энергии, как мини-гидростанции, солнечные или ветряные преобразователи.
Выбор труб
При монтаже водяного отопления применяют трубы из разных материалов. У каждого есть свои плюсы и минусы.
Стальные
Стальные трубы ранее были самыми популярными, но в современном строительстве используются все реже. Недостатком обычных стальных труб является подверженность коррозии, поэтому используют нержавеющие или оцинкованные, которые более надежны.
Медные
Трубы из меди выносят высокие температуры и давление, будут служить не одно поколение, являются самыми надежными для использования в частном доме. Их единственный недостаток – высокая стоимость.
Полимерные
Полимерные трубы изготавливают из металлопластика (алюминий, покрытый пластиком) или из полипропилена, армированного алюминием.
Основные преимущества:
- стойкость к коррозии;
- прочность;
- не откладывается осадок на внутренней поверхности;
- низкая стоимость монтажных работ, потому как не требуется применение сварки.
Среди недостатков – высокий коэффициент теплового расширения, в холодный период временное прекращение работы котла или замораживание системы отопления может привести к повреждениям труб.
Устройство системы
Одноконтурная система предназначена лишь для обогрева помещения. Данная схема отопления имеет простой принцип работы, недорога и подходит для домов площадью до 100 кв. м. Включает в себя одноконтурный котел с атмосферной вытяжкой, однотрубную разводку трубами из стальных или полимерных материалов, а также чугунные, алюминиевые или стальные радиаторы.
Схема одноконтурного обогрева помещения.
Данную систему можно усовершенствовать, добавив двухтрубную разводку, циркуляционный насос, терморегулирующие вентили на радиаторах. При одноконтурном котле для подачи горячей воды для бытовых нужд нужно предусмотреть установку газовой колонки или бойлера. Двухконтурная система используется как для отопления жилья, так и для нагрева воды.
Двухконтурная система
Двухконтурный котел удобен при потребностях в горячей воде на семью не более четырех человек, и с учетом, что вода водопроводная или умягченная (жесткая из скважины не подходит). Также могут быть сделаны две одноконтурные системы, одна из них будет отапливать помещение, другая – нагревать воду. Это позволит летом использовать лишь систему подогрева воды, на которую затрачивается 25% мощности котла.
Устройство двухконтурного котла.
Наиболее распространенная классификация систем водяного отопления учитывает схему разводки трубопроводов. Водяное отопление может быть как двухтрубным, так и однотрубным.
Однотрубная система обогрева
Однотрубной называется система, в которой от котла нагретая вода последовательно переходит от одной батареи к следующей. В итоге последняя батарея будет холоднее первой, как правило, такую систему применяют в многоквартирных домах. Самый существенный недостаток – управлять однотрубной разводкой трудно, потому как, если перекрыть доступ воды в один из радиаторов, то перекроются и все остальные.

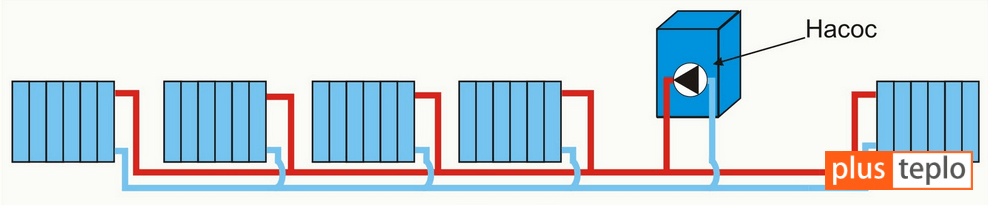

Двухтрубная система обогрева
В двухтрубной к каждому радиатору подходит труба с горячей и с холодной водой. Водяное отопление частного дома позволяет комфортно регулировать температуру в помещениях.
Коллекторная (лучевая) – от коллектора (устройство в отопительной системе, которое собирает теплоноситель) к каждому отопительному прибору подводят две трубы – прямую и обратку. Это позволяет легко монтировать системы отопления со скрытой проводкой труб, а также дает возможность поддерживать и регулировать заданную температуру в отдельной комнате. Для этого на каждом этаже дома располагаются коллекторы в специальном шкафу, из которого к радиаторам идут независимо подключенные трубы. Недостатками являются затраты на трубы и установку шкафов для коллекторов.
Насосы
Дополнительно, прокладывая трубопроводы обогрева загородного дома, устанавливают циркуляционные насосы – они отлично справляются с циркуляцией воды в больших домах с большой протяженностью труб, экономят расход топлива, а также быстрее нагревают помещение за счет быстрого движения воды.
Специалисты рекомендуют для одноэтажных домов с крутой крышей, а также подвалом сделать схему с вертикальными стояками и двухтрубной разводкой. Устанавливая водяное отопление своими руками, важно подумать о том, куда будут деваться отработанные газы. Чтобы обеспечить их выход, нужно установить специальную трубу.
Расчет водяного отопления
Для начала следует произвести расчет системы. Прежде всего, необходимо помнить о том, что потребность в обогреве будет напрямую зависеть от таких факторов, как потеря тепла через оконные и дверные проемы, а также через стены, полы и потолки. Таким образом, для осуществления расчета мощности отопительного котла нужно знать принцип работы системы и степень потери тепла отделочными и конструкторскими материалами, из которых сделан дом.
Более эффективно тепло проводят те стены частного дома, которые непосредственно контактируют с внешней атмосферой. При этом степень потери тепла будет увеличиваться при каждом перепаде температур между внутренними и наружными сторонами стены. Нормальной же температурой считается 20 °С.
При осуществлении расчета водяного отопления данный показатель следует суммировать с наибольшей отрицательной температурой, характерной для определенной местности. Производя расчет потерь тепла, нужно высчитывать точную площадь торцевых (внешних) стен, дверных и оконных проемов, потолков, полов, а затем умножать эти данные на степень потери тепла на каждом квадратном метре частного дома. После этого все результаты суммируются.
Очень важен правильный расчет места расположения распределительного котла, поскольку от этого напрямую будет зависеть количество изгибов и протяженность участков системы обогрева жилого помещения в частном доме.
Особенности монтажа
Перед тем, как начать обустраивать водяное отопление своими руками, стоит рассмотреть самые популярные и практичные системы, достоинства и недостатки, принципы монтажа, а также подходящие типы радиаторов.
Самодельное строительство дома всегда связано и с организацией отопления помещений. Этот вопрос продумывается задолго до начала соответствующих работ. Существует много вариантов. Их рассматривает любой человек, собирающийся обеспечить отопление загородного дома своими руками. Достаточно часто встречаются случаи, когда советом никто помочь не может. Специалисты компаний берут за это плату, что делает их услуги не самым выгодным вариантом. Приходится все продумывать самостоятельно.
Нюансы и тонкости
Тем, кто имеет желание сделать самодельное отопление, следует помнить о том, что следует использовать только те виды труб, которые обладают малым диаметром, поскольку только они могут поддерживать высокую температуру воды и эффективно создавать и поддерживать необходимый температурный режим в условиях российского климата.
Однако и у них есть свои минусы. В частности, монтаж водяного отопления из-за малого диаметра труб невозможно осуществлять, не проведя предварительного капитального ремонта всего помещения. К тому же, что касается самой системы водяного обогрева, то она требует постоянного нагрева теплоносителя.
Поэтому если вы забыли слить воду из труб своего частного дома в зимнее время года и оставили его на длительный срок, то вам следует ожидать беды, поскольку под воздействием низкой температуры трубы могут просто порваться. В результате по возвращении вы будете вынуждены проводить ремонт всей системы водяного отопления, поскольку основная часть трубопровода окажется поврежденной.
Но даже и в том случае, если вы не забудете слить воду из отопительных труб, имеющих малый диаметр, они все равно могут пострадать от воздействия коррозии, поскольку присутствие воздуха будет иметь место, что приведет к образованию внутреннего конденсата на стенках трубопровода.
Водяной обогрев загородного дома – это доступная стоимость материалов для монтажа и дальнейшей эксплуатации, а также хорошие результаты в создании тепла и уюта в доме.
Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи - сделать водяное отопление своими руками.
Что предстоит сделать? Изучаем…
Виды водяных систем отопления
Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.
Водяные системы отопления
- радиаторные;
- система «теплый пол»;
- плинтусное отопление.
Водяные радиаторы отопления - привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.
В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.
Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.
О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».
Система водяная «теплый пол»
Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.
Преимущества такой системы заключаются в большой площади теплоотдачи - фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.
Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 О С, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола - это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте - необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..
Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».
А теперь системы отопления… плинтусные!
Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления - это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.
Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.
Преимущества - отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.
Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре - задумайтесь также и о теплых водяных полах.
Что должно быть в составе водяной системы отопления?
Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.
Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.
Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.
Структурная схема водяной системы отопления выглядит так:
Водяные системы отопления могут быть:
- с естественной циркуляцией теплоносителя;
- с принудительной циркуляцией теплоносителя.
Системы с естественной циркуляцией теплоносителя
В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.
При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.
При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.
В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.
Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.
Системы с принудительной циркуляцией теплоносителя
Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.
Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.
К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.
Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.
Варианты монтажа водяных систем отопления
Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.
В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.
Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).
Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств - коллектором, к которым подключаются все «потребители» тепла.
Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»
Варианты котлов для частного дома
Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы - котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.
Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.
Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»
Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.
Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?
Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.
Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».
Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.
Основное преимущество частного домостроения в том, что здесь может быть достигнута полная независимость от всеобщих коммунальных благ. При этом они всё-таки должны быть, но гораздо качественнее, чем те, что могут предложить коммунальные службы. Самое, наверное, главное, что в своем доме отопительный сезон может начаться тогда, когда пожелает домовладелец и, соответственно, закончиться тогда, когда ему же этого захочется. Важно, конечно, и то, как он будет проходить.
Отопительная система не может быть куплена в магазине и установлена дома. Точнее, конечно, все её составляющие в магазине или на рынке, как раз и продаются, но покупать их одним комплектом не получится. Чтобы, сделать отопительную систему частого дома своими руками для начала нужно знать:
- Чем дом будет отапливаться.
- Какой целесообразно использовать энергоноситель в системе.
Проектирование системы отопления — один из важнейших в коммуникациях частного дома
После этого, нужно будет провести массу расчётов для определения количества радиаторов отопления, а также труб. Все это должно соответствовать друг другу по многим параметрам.
В общем, для начала нужно определиться с тем, какой котел может дом отапливать.
Виды отопительных котлов
В частном доме хочется, чтобы было тепло, но и хочется, чтобы достигалось оно с минимальным участием человека. Поэтому отопительный котёл должен приобретаться исходя из того, какой вид топлива проще всего обеспечить для его бесперебойной работы.
Итак, котлы могут быть:
- газовые,
- электрические,
- угольные,
- комбинированные.
Это важно! Все современные котлы в большей или меньшей степени экономичны, работают без большого шума, имеют относительно небольшие размеры и просты в обслуживании. Но для них всех, даже если речь идет об угольном котле, нужно электричество для запуска.
Котёл газовый
Как монтируется однотрубная система
Для монтажа системы таким способом труб нужно меньше. Система может быть только с верхней разводкой. Подойдет она в небольших частных домах с чердаками. Радиаторы отопления . Поэтому каждый следующий будет чуть холоднее.
В системе должны быть:
- котёл,
- расширительный бак,
- батареи,
- фильтры очистки воды,
- возможно насос.
Это важно! Выставлять температуру в помещении с такой системой отопления очень сложно. Одна выключенная батарея приведет к остановке всей системы.
Воздушное отопление
Этот способ обогрева дома сейчас довольно популярен. Воздушное отопление предполагает наличие в каждом помещении калориферов или специальных вентканалов, через которые и будет поступать горячий воздух. И первые, и второе могут располагаться в стенах или на потолке.
Различают три вида воздушного отопления:
- Местное.
- Центральное.
- Завесы из воздуха.
Отопление местное
Такой способ обогрева трудно назвать полноценным отоплением, но и он имеет место быть качественным. Для этого нужно в каждой комнате установить тепловентиляторы или тепловые пушки и радоваться теплу. Обогреватели будут нагревать воздух, пересушивая его. Тепло будет только в отдельном помещении и при условии, что закрыты двери.
Тепловой вентилятор - он может быть установлен в комнате, но можно его вмонтировать в стену, как часть центрального воздушного отопления.
Центральное отопление
Системы, где горячий воздух подаётся централизовано, могут быть с:
- прямоточной рециркуляцией,
- полной,
- частичной рециркуляцией.
Обычно вентиляционные каналы располагают над навесным потолком, оставляя в нём отверстия, через которые в комнаты и будет поступать горячий воздух.
Всё это можно выполнить и в стенах, если, конечно, позволяет пространство забрать определённую его часть для того, чтобы спрятать трубы.
Воздушные завесы
Устройства, напоминающие кондиционеры, подвешивают над входными дверями или устанавливается рядом с ними. Из завес выходит мощная струя теплого воздуха, которая блокирует холодный воздух, проникающий в помещение при открывании двери. В частном доме такую завесу можно установить только при входе в него и то, если двери постоянно открываются.
Воздушное отопление смонтировать дороже водяного. Нагревать воздух может любой котёл (чаще электрический или газовый).
Преимущества воздушной системы отопления:
- Циркуляция теплого воздуха осуществляется после его фильтрации.
- В доме постоянный приток свежего воздуха, так как его для обогрева система берет с улицы.
- Возможность установки в системе капельного увлажнителя воздуха.
Недостатки:
- Невозможность смонтировать систему в построенном доме.
- Дороговизна монтажа.
Правильно организовать отопление дома – задача не из простых. Понятно, что лучше всего с ней справятся специалисты – проектировщики и монтажники. Привлекать их к процессу можно и нужно, но вот в каком качестве - определять вам, хозяину дома. Вариантов три: нанятые люди выполняют весь комплекс мероприятий или же часть этих работ, либо выступают консультантами, а отопление вы делаете своими руками.
Независимо от того, какой вариант отопления будет выбран, надо хорошо представлять себе все этапы процесса. Данный материал – поэтапное руководство к действию. Его цель - помочь вам решить задачу по устройству отопления самостоятельно или со знанием дела проконтролировать нанятых специалистов и монтажников.
Элементы системы отопления
В подавляющем большинстве случаев частные жилые дома обогреваются водяными системами отопления. Это традиционный подход к решению вопроса, имеющий неоспоримое достоинство – универсальность. То есть, тепло доставляется во все помещения посредством теплоносителя, а уж нагревать его можно с помощью различных энергоносителей. Их перечень мы рассмотрим далее, при выборе котла.
Водяные системы также дают возможность организовать комбинированное отопление с использованием двух или даже трех видов энергоносителей.
Любая система отопления, где передаточным звеном служит теплоноситель, делится на такие составные части:
- источник тепла;
- трубопроводная сеть со всем дополнительным оборудованием и арматурой;
- приборы отопления (радиаторы или греющие контуры теплых полов).
С целью обработки и регулирования теплоносителя, а также производства работ по обслуживанию в отопительных системах применяется дополнительное оборудование и запорно – регулирующая арматура. К оборудованию относятся следующие элементы:
- расширительный бак;
- циркуляционный насос;
- гидравлический разделитель (гидрострелка);
- буферная емкость;
- распределительный коллектор;
- бойлер косвенного нагрева;
- приборы и средства автоматизации.
Примечание. Обязательным атрибутом водяной системы отопления является расширительный бак, остальное оборудование устанавливается по мере необходимости.
Общеизвестно, что при нагреве вода расширяется, а в замкнутом пространстве ее дополнительному объему деваться некуда. Во избежание разрыва соединений от повышенного давления в сети ставится расширительная емкость открытого или мембранного типа. Она и принимает лишнюю воду.
Принудительную циркуляцию теплоносителя обеспечивает насос, а при наличии нескольких контуров, разделенных гидрострелкой или буферной емкостью, используется 2 и более перекачивающих агрегатов. Что касается буферной емкости, то она работает одновременно как гидравлический разделитель и теплоаккумулятор. Отделение котлового контура циркуляции от всех остальных практикуется в сложных системах коттеджей с несколькими этажами.
Коллекторы для распределения теплоносителя ставятся в системах отопления с теплыми полами либо в случаях, когда применяется лучевая схема подключения батарей, об этом мы расскажем в следующих разделах. Бойлер косвенного нагрева – это резервуар со змеевиком, где вода для нужд ГВС подогревается от теплоносителя. Для визуального контроля над температурой и давлением воды в системе устанавливаются термометры и манометры. Средства автоматизации (датчики, терморегуляторы, контроллеры, сервоприводы) не только осуществляют контроль над параметрами теплоносителя, но и регулируют их в автоматическом режиме.
Запорная арматура
Кроме перечисленного оборудования, водяное отопление дома управляется и обслуживается с помощью запорно–регулирующей арматуры, отображенной в таблице:
Когда вы ознакомились, из каких элементов состоит система отопления, можно приступать к первому шагу на пути к цели – расчетам.
Расчет системы отопления и подбор мощности котла
Осуществить подбор оборудования невозможно, не зная количества потребной на обогрев здания тепловой энергии. Определить его можно двумя способами: простым приближенным и расчетным. Первый способ любят использовать все продавцы отопительной техники, поскольку он достаточно прост и дает более-менее корректный результат. Это вычисление тепловой мощности по площади отапливаемых помещений.
Берут отдельную комнату, измеряют ее площадь и полученное значение умножают на 100 Вт. Энергия, необходимая на весь загородный дом, определяется суммированием показателей для всех комнат. Мы предлагаем более точный метод:
- на 100 Вт умножать площадь тех помещений, где с улицей контактирует только 1 стена, на которой имеется 1 окно;
- если комната – угловая с одним окном, то ее площадь надо умножать на 120 Вт;
- когда в помещении есть 2 наружных стены с 2 окнами и более, ее площадь умножается на 130 Вт.
Если считать мощность приближенным методом, то жители северных регионов РФ могут недополучить тепла, а юга Украины – переплатить за слишком мощное оборудование. С помощью второго, расчетного способа выполняется проектирование отопления специалистами. Он более точен, так как дает четкое понимание, сколько теряется тепла через строительные конструкции любого здания.
Прежде чем приступить к вычислениям, дом надо обмерить, выяснив площади стен, окон и дверей. Затем надо определить толщину слоя каждого строительного материала, из коего возведены стены, полы и кровля. Для всех материалов в справочной литературе или интернете следует найти значение теплопроводности λ, выражаемое в единицах Вт/(м · ºС). Его подставляем в формулу для расчета термического сопротивления R (м2 ºС / Вт):
R = δ / λ, здесь δ – толщина материала стены в метрах.
Примечание. Когда стена или кровля сделана из разных материалов, то необходимо рассчитывать значение R для каждого слоя, а потом суммировать результаты.
Теперь можно узнать количество тепла, уходящее сквозь внешнюю строительную конструкцию, по формуле:
- QТП = 1/R х (tв – tн) х S, где:
- QТП – теряемое количество теплоты, Вт;
- S – это измеренная ранее площадь строительной конструкции, м2;
- tв – сюда надо подставить величину желаемой внутренней температуры, ºС;
- tн – уличная температура в самый холодный период, ºС.
Важно! Расчет следует производить для каждой комнаты отдельно, поочередно подставляя в формулу значения термического сопротивления и площади для внешней стены, окна, двери, полов и кровли. Потом все эти результаты надо суммировать, это и будут теплопотери данного помещения. Площади внутренних перегородок учитывать не нужно!
Расход тепла на вентиляцию
Чтобы узнать, сколько тепла теряет частный дом в целом, надо сложить потери всех его комнат. Но это еще не все, ведь надо надо учесть и нагрев вентиляционного воздуха, который тоже обеспечивается системой отопления. Чтобы не вдаваться в дебри сложных расчетов, предлагается узнать этот расход теплоты по простой формуле:
Qвозд = cm (tв – tн), где:
- Qвозд – искомое количество теплоты на вентиляцию, Вт;
- m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
- (tв – tн) – как в предыдущей формуле;
- с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).
Для определения потребности в тепле всего здания остается сложить величину QТП для дома в целом со значением Qвозд. Мощность же котла принимается с запасом на оптимальный режим работы, то есть, с коэффициентом 1.3. Тут надо учесть важный момент: если вы планируете использовать теплогенератор не только для отопления, но и для подогрева воды на ГВС, то запас мощности должен быть увеличен. Котел обязан эффективно работать сразу в 2 направлениях, а потому коэффициент запаса надо принимать не менее 1.5.
На данный момент существуют различные виды отопления, характеризующиеся применяемым энергоносителем или видом топлива. Какое из них выбрать – решать вам, а мы представим все виды котлов с кратким описанием их плюсов и минусов. Для обогрева жилых зданий можно приобрести следующие виды бытовых теплогенераторов:
- твердотопливные;
- газовые;
- электрические;
- на жидком топливе.
Выбрать энергоноситель, а следом и источник тепла вам поможет следующее видео:
Твердотопливные котлы
Делятся на 3 разновидности: прямого горения, пиролизные и пеллетные. Агрегаты популярны благодаря низкой стоимости эксплуатации, ведь по сравнению с прочими энергоносителями дрова и уголь стоят недорого. Исключение – природный газ в РФ, но подключение к нему зачастую обходится дороже, чем все тепловое оборудование вместе с монтажом. Поэтому дровяные и угольные котлы, имеющие приемлемую стоимость, покупаются людьми все чаще.
С другой стороны, эксплуатация источника тепла на твердом топливе очень напоминает простое печное отопление. Нужно затрачивать время и силы, чтобы заготавливать, таскать дрова и загружать их в топку. Также требуется серьезная обвязка агрегата, дабы обеспечить его долговечную и безопасную работу. Ведь обычный твердотопливный котел отличается инерционностью, то есть, после закрытия воздушной заслонки нагрев воды прекращается не сразу. А эффективное использование генерируемой энергии возможно лишь при наличии теплового аккумулятора.
Важно. Котлы, сжигающие твердые виды топлива, вообще не могут похвастать высокой эффективностью. Традиционные агрегаты прямого горения имеют КПД около 75%, пиролизные – 80%, а пеллетные – не более 83%.
Наилучший выбор с точки зрения комфорта – это теплогенератор на пеллетах, отличающийся высоким уровнем автоматизации и практически не имеющий инерционности. Он не требует теплоаккумулятора и частых походов в котельную. Но цена оборудования и пеллет часто делает его недоступным широкому кругу пользователей.
Газовые котлы
Отличный вариант - провести отопление, функционирующее на магистральном газе. В целом водогрейные газовые котлы весьма надежны и эффективны. КПД самого простого энергонезависимого агрегата составляет не менее 87%, а дорогого конденсационного – до 97%. Отопители компактны, хорошо автоматизированы и безопасны в работе. Обслуживание требуется не чаще 1 раза в год, причем походы в котельную нужны только для контроля или изменения настроек. Бюджетный агрегат выйдет гораздо дешевле твердотопливного, так что газовые котлы можно считать общедоступными.
Так же, как и теплогенераторам на твердом топливе, газовым котлам требуется устройство дымохода и наличие приточно-вытяжной вентиляции. Что касается других стран бывшего СССР, то стоимость горючего там значительно выше, чем в РФ, оттого популярность газового оборудования неуклонно снижается.
Электрические котлы
Надо сказать, что электрическое отопление – самое эффективное из всех существующих. Мало того что КПД котлов составляет порядка 99%, так вдобавок они не требуют дымоходов и вентиляции. Обслуживание агрегатов как таковое практически отсутствует, разве что чистка 1 раз в 2-3 года. И самое главное: оборудование и монтаж очень дешевы, при этом степень автоматизации может быть какой угодно. Котел просто не нуждается в вашем внимании.
Сколь приятны достоинства электрокотла, столь же существенен главный недостаток – цена электроэнергии. Даже если пользоваться многотарифным счетчиком электричества, обойти по этому показателю дровяной теплогенератор не удастся. Такова плата за комфорт, надежность и высокий КПД. Ну и второй минус – отсутствие на подводящих сетях необходимой электрической мощности. Такая досадная неприятность может разом перечеркнуть все помыслы об электрическом отоплении.
Жидкотопливные котлы
По стоимости отопительной техники и ее монтажа обогрев на отработанном масле или дизельном горючем обойдется примерно так же, как и на природном газе. Схожи у них и показатели эффективности, хотя отработка по понятным причинам несколько проигрывает. Другое дело, что данный вид отопления смело можно назвать самым грязным. Любое посещение котельной закончится, как минимум запахом солярки либо испачканными руками. А уж ежегодная чистка агрегата – это целое событие, после которого вы измажетесь сажей по пояс.
Применение солярки для отопления – не самое выгодное решение, цена горючего может крепко ударить по карману. Поднялось в цене и отработанное масло, разве что вы имеете какой-нибудь дешевый его источник. Это значит, что ставить дизельный котел есть смысл, когда нет других энергоносителей или в перспективе - подведение магистрального газа. Агрегат легко переходит с солярки на газ, а вот печь на отработке сжигать метан не сможет.
Схемы систем отопления для частного дома
Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:
- по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
- в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.
Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:
Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.
В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.
Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.
Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.
Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:
тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;
попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;
коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.
Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3-5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.
Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.
Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.
Совет. Владельцу небольшого дома (до 150 м2) можно смело порекомендовать брать на вооружение обычную двухтрубную схему с принудительной циркуляцией теплоносителя. Тогда диаметры магистралей будут не больше 25 мм, ветвей – 20 мм, а подводок к батареям – 15 мм.
Монтаж системы отопления
Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.
Для естественного движения воды монтаж котла рекомендуется выполнять таким образом, чтобы его патрубок обратки находился ниже уровня радиаторов первого этажа.
Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:
- ширина прохода с лицевой стороны котла – 1 м;
- если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
- расстояние до ближайшего оборудования – 0.7 м;
- при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.
Примечание. При монтаже настенных источников тепла боковые проходы не нужны, надо соблюсти только просвет спереди агрегата для удобства обслуживания.
Подключение котла
Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:
На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.
Примечание. Обвязка электрического котла, не укомплектованного насосом, осуществляется по такому же принципу.
Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:
Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:
В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:
По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.
С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:
- возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
- образование конденсата при поступлении в котоловой бак холодной воды из сети.
Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать , то нижеприведенная схема обвязки обязательна для исполнения:
Здесь же байпас и трехходовой клапан защищают топку агрегата от выпадения конденсата. Клапан не пропустит в малый контур воду из системы, пока температура в нем не достигнет 55 °С. Подробную информацию по этому вопросу можно получить, просмотрев видео:
Совет. Твердотопливные котлы в силу особенностей эксплуатации рекомендуется использовать совместно с буферной емкостью – теплоаккумулятором, как это изображено на схеме:
Многие домовладельцы ставят в помещении топочной два разных источника тепла. Их надо правильно обвязать и подключить к системе. На этот случай мы предлагаем 2 схемы, одна из них – для твердотопливного и электрического котла, совместно работающих с радиаторным отоплением.
Вторая схема объединяет газовый и дровяной теплогенератор, подающие тепло на обогрев дома и приготовление воды для ГВС:
Чтобы смонтировать отопление частного дома своими руками, сперва необходимо решить, какие трубы для этого выбрать. На современном рынке предлагается несколько видов металлических и полимерных труб, пригодных для устройства отопления частных домов:
- стальные;
- медные;
- из нержавеющей стали;
- полипропиленовые (ППР);
- полиэтиленовые (PEX, PE-RT);
- металлопластиковые.
Магистрали отопления из обыкновенного «черного» металла считаются пережитком прошлого, поскольку более всего подвержены коррозии и «зарастанию» проходного сечения. Кроме того, самостоятельно выполнить монтаж из таких труб нелегко: нужны хорошие навыки сварочных работ, чтобы осуществлять герметичную стыковку. Тем не менее, некоторые домовладельцы по сей день используют стальные трубопроводы, когда устраивают автономное отопление дома.
Медные или нержавеющие трубы – отличный выбор, только больно уж дорогой. Это надежные и долговечные материалы, не боящиеся повышенного давления и температуры, так что при наличии средств эти изделия однозначно рекомендованы к применению. Медь стыкуется посредством пайки, что тоже требует кое-каких навыков, а нержавейка – с помощью разборных или прессовых фитингов. Предпочтение следует отдавать последним, особенно при скрытой прокладке.
Совет. Для обвязки котлов и прокладки магистралей в пределах котельной лучше всего использовать любой вид металлических труб.
Дешевле всего вам обойдется отопление из полипропилена. Из всех видов ППР труб надо выбирать те, что армированы алюминиевой фольгой либо стекловолокном. Низкая цена материала – единственный их плюс, поскольку монтаж отопления из полипропиленовых труб – дело достаточно сложное и ответственное. Да и по внешнему виду полипропилен проигрывает остальным пластмассовым изделиям.
Стыки трубопроводов ППР с фитингами осуществляются пайкой, причем проверить их качество не представляется возможным. Когда при пайке прогрев был недостаточен, соединение обязательно потечет впоследствии, если же его перегреть, то расплывшийся полимер наполовину перекроет проходное сечение. Причем увидеть это во время сборки не удастся, огрехи дадут знать о себе позже, при эксплуатации. Второй существенный недостаток – большое удлинение материала во время нагрева. Чтобы избежать «сабельных» изгибов, трубу надо крепить на подвижных опорах, а между концами магистрали и стеной оставлять просвет.
Куда проще сделать своими руками отопление из полиэтиленовых или металлопластиковых труб. Хотя цена этих материалов выше, чем полипропилена. Для новичка они наиболее удобны, так как стыки здесь выполняются достаточно просто. Трубопроводы можно закладывать в стяжку или стену, но с одним условием: соединения должны быть сделаны на прессовых фитингах, а не разборных.
Металлопластик и полиэтилен используется как для открытой прокладки магистралей, так и скрытой за любыми экранами, а также при устройстве водяных теплых полов. Недостаток труб из материала PEX – в его стремлении вернуться в первоначальное состояние, отчего проложенный коллектор отопления может выглядеть слегка волнистым. Полиэтилен PE-RT и металлопластик такой «памяти» не имеют и спокойно изгибаются как вам нужно. Подробнее о выборе труб рассказано в видеоролике:
Обычный домовладелец, зайдя в магазин отопительной техники и увидев там широчайший выбор различных радиаторов, может сделать вывод, что подобрать батареи для своего дома не так-то легко. Но это первое впечатление, на самом деле их разновидностей не так уж много:
- алюминиевые;
- биметаллические;
- стальные панельные и трубчатые;
- чугунные.
Примечание. Есть еще дизайнерские приборы водяного отопления самых разнообразных видов, но они дороги и заслуживают отдельного подробного описания.
Секционные батареи из алюминиевого сплава имеют наилучшие показатели теплоотдачи, недалеко от них ушли и биметаллические обогреватели. Разница меж теми и другими в том, что первые сделаны целиком из сплава, а вторые имеют внутри трубчатый стальной каркас. Это сделано с целью использования приборов в централизованных системах теплоснабжения высотных домов, где давление может быть довольно высоким. Поэтому устанавливать биметаллические радиаторы в частном коттедже не имеет смысла вообще.
Следует отметить, что монтаж отопления в частном доме выйдет дешевле, если приобрести стальные панельные радиаторы. Да, их показатели теплоотдачи меньше, чем у алюминиевых, но на практике вы вряд ли ощутите разницу. Что касается надежности и долговечности, то приборы успешно прослужат вам не менее 20 лет, а то и более. В свою очередь, трубчатые батареи стоят значительно дороже, в этом отношении они ближе к дизайнерским.
Стальные и алюминиевые приборы отопления объединяет одно полезное качество: они хорошо поддаются автоматическому регулированию с помощью термостатических вентилей. Чего не скажешь о массивных чугунных батареях, на которые ставить такие вентили бессмысленно. Все из-за способности чугуна долго нагреваться, а затем какое-то время сохранять тепло. Также из-за этого снижена скорость прогрева помещений.
Если затрагивать вопрос эстетики внешнего вида, то предлагающиеся ныне чугунные ретро-радиаторы гораздо красивее любых других батарей. Но и стоят они баснословных денег, а недорогие «гармошки» советского образца МС-140 подойдут разве что для дачного одноэтажного дома. Из вышесказанного напрашивается вывод:
Для частного дома покупайте те приборы отопления, которые вам нравятся больше всего и устраивают по стоимости. Просто учтите их особенности и верно подберите по размерам и тепловой мощности.
Подбор по мощности и способы подключения радиаторов
Подбор количества секций или размер панельного радиатора осуществляется по количеству тепла, потребного для обогрева помещения. Это значение мы уже определили в самом начале, остается раскрыть парочку нюансов. Дело в том, что теплоотдачу секции производитель указывает для разницы температур теплоносителя и воздуха комнаты, равной 70 °С. Для этого вода в батарее должна прогреваться минимум до 90 °С, что случается весьма редко.
Получается, что реальная тепловая мощность прибора будет существенно ниже указанной в паспорте, ведь обычно температура в котле поддерживается на уровне 60-70 °С в самые холодные дни. Соответственно, для надлежащего обогрева помещений требуется установка радиаторов, имеющих не менее чем полуторный запас по теплоотдаче. Например, когда для комнаты нужно 2 кВт теплоты, вы должны взять приборы отопления мощностью не менее 2 х 1.5 = 3 кВт.
В помещении батареи ставятся в местах наибольших тепловых потерь – под окнами или у глухих наружных стен. При этом подключение к магистралям можно осуществить несколькими способами:
- боковое одностороннее;
- диагональное разностороннее;
- нижнее – при наличии у радиатора соответствующих патрубков.
Боковое присоединение прибора с одной стороны чаще всего применяется при его подключении к стоякам, а диагональное – к горизонтально проложенным магистралям. Эти 2 способа позволяют эффективно использовать всю поверхность батареи, что будет нагреваться равномерно.
Когда монтируется однотрубная система отопления, то используется и нижнее разностороннее подсоединение. Но тогда эффективность прибора снижается, а значит, и теплоотдача. Разница в прогреве поверхности проиллюстрирована на рисунке:
Существуют модели радиаторов, где конструкцией предусмотрено присоединение патрубков снизу. Такие приборы имеют внутреннюю разводку и по факту в них реализована односторонняя боковая схема. Это хорошо видно на рисунке, где батарея показана в разрезе.
Много полезной информации по вопросу выбора отопительных приборов можно узнать, просмотрев видео:
5 типичных ошибок во время монтажа
Конечно же, выполняя монтаж системы отопления, можно допустить гораздо больше пяти огрехов, но мы выделим 5 наиболее вопиющих, могущих привести к плачевным последствиям. Вот они:
- неправильный выбор источника тепла;
- ошибки в обвязке теплогенератора;
- неверно выбранная система отопления;
- небрежный монтаж самих трубопроводов и арматуры;
- неправильная установка и подключение приборов отопления.
Котел недостаточной мощности – одна из типичных ошибок. Она допускается при подборе агрегата, призванного не только обогревать помещения, но и готовить воду на нужды ГВС. Если не учесть дополнительную мощность, необходимую для нагрева воды, теплогенератор не будет справляться со своими функциями. В результате теплоноситель в батареях и вода в системе ГВС не нагреется до нужной температуры.
Детали играют не только функциональную роль, но и служат целям безопасности. Например, установка насоса рекомендуется на обратном трубопроводе перед самым теплогенератором, вдобавок на байпасной линии. Причем вал насоса должен находиться в горизонтальном положении. Другая ошибка – установка крана на участке между котлом и группой безопасности, это делать категорически недопустимо.
Важно. При подключении твердотопливного котла нельзя ставить насос перед трехходовым клапаном, а только после него (по ходу теплоносителя).
Расширительный бак берется объемом 10% от общего количества воды в системе. При открытой схеме он ставится в самой верхней точке, при закрытой – на обратном трубопроводе, перед насосом. Между ними должен располагаться грязевик, смонтированный в горизонтальном положении пробкой вниз. Настенный котел присоединяется к трубопроводам посредством американок.
Когда система отопления выбрана неверно, вы рискуете переплатить за материалы и монтаж, а потом понести дополнительные затраты, чтобы довести ее до ума. Чаще всего ошибки встречаются при устройстве однотрубных систем, когда на одну ветвь пытаются «навесить» более 5 радиаторов, которые потом не греют. К огрехам при монтаже системы относится несоблюдение уклонов, некачественные соединения и установка не той арматуры.
Например, на входе в радиатор ставится термостатический вентиль либо обычный шаровой кран, а на выходе – балансировочный вентиль для настройки системы отопления. Если же производится монтаж труб к радиаторам в полу или стенах, то их надо обязательно утеплить, чтобы теплоноситель не остывал по дороге. При стыковке полипропиленовых труб надо скрупулезно придерживаться времени нагрева паяльником, чтобы соединение вышло надежным.
Выбираем теплоноситель
Общеизвестно, что для этой цели чаще всего служит отфильтрованная и по возможности обессоленная вода. Но в определенных условиях, например, периодическом протапливании, вода может замерзнуть и разрушить систему. Тогда последнюю заполняют незамерзающей жидкостью – антифризом. Но следует учитывать свойства этой жидкости и не забыть удалить из системы все прокладки из обычной резины. От антифриза они быстро раскисают и возникает течь.
Внимание! Не всякий котел может работать с незамерзающей жидкостью, что отображается в его техническом паспорте. Это надо проверять при его приобретении.
Как правило, система заполняется теплоносителем напрямую из водопровода через подпиточный вентиль и обратный клапан. В процессе заполнения из нее удаляется воздух через автоматические воздухоотводчики и ручные краны Маевского. При закрытой схеме осуществляется контроль за давлением по манометру. Обычно в холодном состоянии оно лежит в диапазоне 1.2-1.5 Бар, а во время работы не превышает 3 Бар. В открытой схеме надо следить за уровнем воды в баке и отключать подпитку при ее истечении из трубы перелива.
Антифриз в закрытую систему отопления закачивается специальным ручным или автоматическим насосом, снабженным манометром. Чтобы процесс не прерывался, жидкость надо приготовить заранее в емкости соответствующей вместительности, откуда и перекачивать ее в трубопроводную сеть. Заполнять открытую систему проще: антифриз можно просто заливать или закачивать в расширительный бак.
Заключение
Если хорошенько разобраться со всеми нюансами, то становится ясно, что смонтировать систему отопления в частном доме своими силами – вполне реально. Но надо понимать, что это потребует от вас массу времени и усилий, в том числе и для контроля за монтажом в том случае, если вы решите нанять для этого специалистов.
Проживание в своем доме на земле дает ряд преимуществ, среди которых возможность устройства системы отопления, эксплуатируемой в автономном режиме. Грамотно подобранная и смонтированная разводка отопления в частном доме позволяет организовать быстрый, равномерный обогрев всех комнат. Контроль расхода топлива, рассчитываемого в соответствии с погодными условиями, обеспечивает снижение затрат на отопление.
На практике используется несколько проверенных схем отопления, отличающихся по типу циркуляции теплоносителя (чаще всего воды), а также по способу разводки магистральных труб. В большинстве жилых объектов осуществляют монтаж однотрубной, двухтрубной, лучевой или «ленинградской» системы отопления. Каждая схема разводки отопления частного дома имеет свои особенности, на которые обращают внимание при проектировании инженерных коммуникаций.
Способы циркуляции воды в системах отопления
Движение жидкости по замкнутому контуру (контурам) может происходить в естественном или принудительном режиме. Вода, нагретая отопительным котлом, устремляется к батареям. Эту часть контура отопления называют прямым ходом (током). Попав в батареи, теплоноситель остывает, и направляется обратно в котел для нагрева. Этот промежуток замкнутого маршрута называют обратным ходом (током). Для ускорения циркуляции теплоносителя по контуру применяют специальные циркуляционные насосы, врезаемые в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие подобного насоса.
Естественная циркуляция теплоносителя
Движение воды в системе идет «самотеком». Это возможно за счет физического эффекта, проявляющегося при изменении плотности воды. Горячая вода имеет меньший показатель плотности. Жидкость, идущая по обратному ходу, имеет большую плотность, а потому легко вытесняет уже нагревшуюся в котле воду. Горячий теплоноситель устремляется вверх по стояку, а далее распределяется по горизонтальным магистралям, проведенным под небольшим уклоном, составляющим не более 3-5 градусов. Наличие уклона и позволяет двигаться жидкости по трубам самотеком.
Схема отопления, основанная на естественной циркуляции теплоносителя, является самой простой, а потому ее легко реализовать на практике. К тому же в этом случае не требуется наличие других коммуникаций. Однако подходит этот вариант лишь для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести и необходимость монтажа труб большего диаметра, а также низкое давление в системе.
Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод прокладывается под уклоном, составляющим не более 5 градусов
Принудительная циркуляция теплоносителя
В автономных отопительных (теплоносителя) по замкнутому контуру присутствует в обязательном порядке циркуляционный насос, который обеспечивает ускоренный ток нагретой воды к батареям, а остывшей – к нагревательному прибору. Движение воды возможно из-за разности давлений, возникающей между прямым и обратным током теплоносителя.
При монтаже данной системы не требуется соблюдать уклон магистрали трубопровода. В этом заключается преимущество, а вот существенный недостаток кроется в энергозависимости такой отопительной системы. Поэтому на случай отключения электричества в частном доме должен быть генератор (мини-электростанция), который обеспечит функционирование системы отопления в экстремальной ситуации.
Схема организации системы отопления дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезаемым в трубопровод обратного тока
Схему с принудительной циркуляцией воды в качестве теплоносителя можно использовать при монтаже отопления в доме любой площади. При этом выбирается насос подходящей мощности и обеспечивается его бесперебойное электропитание.
Схема однотрубной разводки
В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки понадобится минимальное количество труб, а также сопутствующих расходных материалов.
Нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:
- отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
- снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.
« » схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.
Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе
Варианты устройства двухтрубной системы
Основным отличием обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.
При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Для периодического удаления пузырьков воздуха в этой системе устанавливают . Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А) . Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б) . Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В) . Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей
Какая схема разводки отопительных контуров лучше
Однозначно сказать о превосходстве какой-то одной схемы разводки над другими нельзя – всё зависит от количества этажей, наличия подвальных помещений и конструкции кровли. Один из самых распространённых случаев – это одноэтажный дом с крутой вальмовой или двухскатной крышей. Вне зависимости от того, есть ли под зданием подвал, лучшим вариантом считается обустройство отопления по двухтрубной схеме с вертикальными стояками. При этом разводка может быть как нижней, так и верхней. Последнюю предпочтительнее использовать, если котёл монтируется на первом этаже, что характерно для зданий, в которых нет подвала.
Теперь рассмотрим предыдущий пример дома, однако заменим крутую крышу плоской. Разводку лучше всего выполнять горизонтальным способом, размещая котёл в подвале. К слову, статистика показывает, что для одноэтажных зданий плоская кровля используется сравнительно редко, при этом они практически все оборудуются подвальными помещениями.
Для двухэтажных и многоэтажных зданий допускаются как однотрубные, так и двухтрубные отопительные контуры с вертикальными стояками. При этом можно использовать верхнюю или нижнюю разводку. Не допускается лишь горизонтальный монтаж подводящих веток. В общем, практически любой вариант, независимо от типа и конструкции кровли.
При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
