Что делают в мастерской. Как сделать самодельные станки и приспособления для домашней мастерской. Помещение для столярки – какое подойдет по всем параметрам

Потребность в небольшой столярной у людей, вплотную занимающихся домашним хозяйством, существует практически всегда. И если вы не знаете, как построить или выбрать помещение для этого объекта, как его распланировать, и что в первую очередь разместить внутри него – прочтите данную статью до конца.

Как выбрать помещение для столярки

Создавая столярную мастерскую в пределах собственного загородного участка, неплохо позаботиться о том, чтобы она была максимально удалена от жилых помещений. Это позволит сберечь покой остальных членов вашей семьи и не помешает вашим гостям наслаждаться безмятежным отдыхом.

Идеальным помещением для устройства столярной мастерской станет отдельный сарай, гараж или специально построенное помещение. Можно продумать вариант, в котором столярная мастерская разместится в строительном блок-контейнере (для мастерской вполне подойдет изделие, бывшее в употреблении, так как новые блок-контейнеры стоят достаточно дорого). Площадь блок-контейнера – немногим более 14-ти м². Поэтому в его полезном пространстве вполне поместится не только верстак и полка с инструментами, но даже несколько небольших столярных станков. В нем останется достаточно места для хранения древесины и для организации небольшого малярного участка.

Вариант с блок-контейнером можно рассмотреть при достаточно серьезном подходе к обустройству мастерской и при серьезных намерениях, связанных с объемом выполняемых здесь работ. Если же ваша столярно-плотницкая деятельность будет иметь скромные масштабы, то альтернатива в виде пустующего гаража или сарая вполне способна удовлетворить ваши потребности.

Для того, чтобы домашняя мастерская соответствовала минимальным требованиям комфорта и безопасности, ее площадь должна быть не менее 6…10-ти м² (все зависит от количества оборудования, которое вы планируете разместить в мастерской). Это следует учитывать в том случае, если собираетесь строить специальное помещение для мастерской. Если под мастерскую планируется приспособить уже существующую постройку подходящих размеров, тогда используйте ее. Маленькая столярная мастерская может оказаться вполне удобной. Н а шести квадратах можно разместить не только основной инструмент столяра – столярный верстак, но и пару наиболее востребованных станков: заточной станок для инструмента, а также сверлильный – для обработки древесины и т.п. А 40-50 кв.м. - это уже практически цех.

Вот что пишет о размерах столярной мастерской постоянный пользователь FORUMHOUSE.

AlekX участник FORUMHOUSE,
Москва.

10 квадратов хватит... Расставить и приемлемо работать – от 25 квадратов, комфортно и вальяжно переходить с сигарой от станка к станку – от 40-50 кв.м.

А вот фотография внутреннего пространства его мастерской, имеющей размер 11 м².

Основные требования, предъявляемые к мастерской столяра

Недостаточно понять, как построить столярную мастерскую или как подобрать подходящее помещение. При обустройстве столярной мастерской необходимо помнить о пяти важных факторах, наличие которых гарантирует удобство и безопасность во время работы внутри будущего помещения:

• противопожарная безопасность;
• эффективная звукоизоляция;
• качественное освещение;
• исправная вентиляция;
• ​эффективное и безопасное отопление.

Поговорим обо всем этом более подробно.

Противопожарная безопасность

Для обеспечения противопожарной безопасности помещение мастерской должно иметь заземление. Все станки и оборудование следует подключать к общему заземляющему контуру. Порошковый огнетушитель, являющийся обязательным элементом столярной мастерской, необходимо установить в хорошо доступном месте. Огнетушитель должен соответствовать классу АВС (для тушения любых воспламеняющихся материалов и электрического оборудования) и иметь вместительность 4,5 кг (10 фунтов). Емкость с песком, оборудованная средствами пожаротушения и установленная возле входа в мастерскую, даст вам дополнительную гарантию безопасности.

Звукоизоляция

Если столярная мастерская расположена вблизи жилого помещения, звукоизоляция в ней имеет большое значение. Для ее обеспечения можно использовать стандартные средства, заключающиеся в применении специальных отделочных материалов, оконных стеклопакетов и дверных конструкций.

Освещение

Хорошее освещение – это половина успеха вашей столярной мастерской! Это не только комфорт для ваших глаз, но еще и необходимое условие безопасности труда. Ведь в условиях недостаточной видимости травмы при работе с электрическим и другим деревообрабатывающим инструментом случаются гораздо чаще. И для чтобы их избежать, кроме общего освещения в мастерской, необходимо использовать дополнительную подсветку рабочего места (станка, верстака и т. д.).

При работе вдали от естественного освещения лучше пользоваться комбинацией осветительных приборов разного спектра. Неоновые лампы дневного света – для общего освещения и лампы накаливания – для дополнительной подсветки рабочего места. Как утверждают медики, использование однотипных осветительных приборов не всегда хорошо отражается на состоянии органов зрения.

Столярка в гараже своими руками.

Электрический кабель, который вы проведете в мастерскую для подключения электрооборудования и осветительных приборов, должен иметь подходящее сечение, рассчитанное на большие нагрузки. Проводку следует укладывать в металлические короба или трубы, помогающие предотвратить пожар в случае короткого замыкания.

Вентиляция

Даже самая простая принудительная вентиляция, установленная в столярной мастерской, сделает вашу работу намного комфортнее и безопаснее. Благодаря вентиляции вам не придется вдыхать древесную пыль, способную вызвать раздражение дыхательных путей и даже их заболевания.

Если в мастерской планируется устанавливать деревообрабатывающие станки, то установка подходящего стружкоотсоса – это вопрос, который требует обязательного решения. В противном случае в помещении всегда будет царить беспорядок, а все усилия, направленные на то, чтобы обеспечить противопожарную безопасность, не возымеют должного эффекта. Ведь древесная пыль, рассеянная в воздухе в большом количестве, способна от малейшей искры воспламеняться подобно пороху.

Отопление

Если в будущей мастерской вы планируете работать круглый год, то обогрев помещения – это вопрос, к которому следует подойти очень серьезно. Теплый воздух, находящийся в помещении мастерской, будет благоприятно сказываться на вашем самочувствии, работоспособности и на состоянии электроинструмента. И только в таких условиях древесина способна сохранять свои самые лучшие качества.

Подключать подобное помещение к централизованному отоплению не имеет смысла (за редким исключением). Поэтому установка масляного обогревателя будет считаться вполне достойным выходом из положения. В качестве альтернативы можно использовать тепловые вентиляторы или более современные инфракрасные обогреватели. Эти приборы быстро обогреют небольшое помещение и при хорошей теплоизоляции помещения создадут внутри мастерской уютный микроклимат.

Планировка столярной мастерской

Если перед созданием помещения для столярной мастерской вы учли минимальные требования, касающиеся внутренней площади объекта, то вам обязательно хватит места для организации его основных зон:

место под станки;

место под верстак и сборочный стол;

стеллажи (полки) для инструмента;

пространство (угол), где хранится инвентарь для уборки мастерской;

емкость для отходов и мусора (деревянный ящик и т.п.);

навесные приспособления для хранения ножовок, рулеток и другого инструмента;

вешалка (шкаф) для спецодежды;

навесные шкафчики для мелкого инструмента, крепежей и других деталей;

место для хранения древесины и готовых изделий.

Сборочный стол, как и верстак, является обязательным элементом при планировке столярной мастерской. Вот что об этом думает один из участников нашего форума.

Юзеф участник FORUMHOUSE

Сборочный стол – обязательно. Самый простой – один лист ДСП распустить пополам (согласно планировке – вдоль или поперёк) и сложить две толщины (скрепить шурупами).

Крупногабаритные предметы и оборудование желательно монтировать на стены или устанавливать возле них. Это позволит освободить часть внутреннего пространства для более свободного перемещения. Для того чтобы вычислить минимальную площадь свободного пространства возле станка или верстака, необходимо площадь, занимаемую этим устройством, умножить на 2. Инструменты и оборудование, используемые совместно, должны находиться рядом друг с другом.

В целях экономии свободного пространства в мастерских некоторые их владельцы прибегают к маленьким хитростям: они сооружают удобные откидные верстаки. Рабочая поверхность такого устройства крепится на стену, а его отвинчивающиеся ножки хранятся в любом удобном для этого месте. На нижней поверхности верстака можно легко изготовить крепления для хранения самого разнообразного инструмента.

Вот какую планировку мастерской предлагает пользователь Sitnikoff.

Прикинул в Visio расстановку на живую, пока без точных размеров станков и оборудования для варианта 5,6*6,2м. Влезает все и даже больше.

Помещение, изображенное на схеме, обладает внушительными размерами, и не каждый может себе такие габариты позволить. Общая концепция расстановки оборудования и принадлежностей, изображенная на рисунке, будет понятна всем заинтересованным.

А вот более подробная информация о предлагаемом проекте. В ней каждый может найти для себя что-то полезное. Вы узнаете, из чего сделать пол в столярной мастерской, из чего построить стены, каким будет фундамент и т.п.

Sitnikoff участник FORUMHOUSE

Пока напишу о конструкции строения для столярной мастерской:

Строение – каркас из доски 150х50 мм. ВШД 2,8м х 5,6 х 6,2. Высота чердака – 1,2 м.

Строить на ленточном фундаменте мелкого заглубления.

Утеплитель – минвата или базальт толщиной 150 мм.

Обшить снаружи и изнутри плитой ОСБ.

Снаружи по плите обшивка – вагонка.

Полы – бетон, затем ЭППС (50мм), теплый водяной пол в бетонной стяжке.

Полы – керамическая плитка.

Отопление от печи (не знаю – купить металлическую или поставить маленькую голландку), возможно подключение к трассе теплого пола, идущего из дома в баню.

Крыша чердака будет утеплена также, как и стены, поскольку потолка не будет (вдруг чего придется подвесить или разместить в пределах досягаемости), т. е в мастерской планирую купол.

Покрытие крыши – металлочерепица (тем более, что некоторый запас после дома и бани остался).

Дверь – металлическая двустворчатая утепленная шириной 120 см (80 + 40).

Окна – пластиковые стеклопакеты размером 150 х 60 см под потолком – 6 шт.

Окно напротив двери 100х150 см – 1 шт.

Не исключаю наличие мансардных окон в потолке (хочу света) – 4 шт.

Электрооборудование – 220 В в пластиковых коробах.

Система пылеудаления и вентиляции (наверное, по помещению придется раскинуть несколько коробов для подключения инструмента к системе пылеудаления).

Основные правила по организации пространства в мастерской

К каждому станку, верстаку и другому оборудованию должен иметься свободный доступ, организуемый с трех сторон.

Свободное пространство мастерской должно преобладать в количественном соотношении над пространством, занятым под станки, шкафы и другие предметы.

Пол в мастерской должен быть ровным и сухим, а на его поверхность ни в коем случае нельзя стелить скользкие материалы.

Контейнер для мусора должен иметь 2 отделения (первое – для хранения древесных отходов, второе – для хранения прочего мусора).

Небольшой запас питьевой воды так же, как и полностью укомплектованную медицинскую аптечку, следует хранить на видном месте.

Помните, во время работы в мастерской не стоит пренебрегать индивидуальными средствами защиты – спецодеждой, защитными очками, респираторами и так далее.

Желающие посмотреть видео о том, как совместить обыкновенный гараж со столярной мастерской , могут ознакомиться с материалом, подготовленным профессиональным столяром и постоянным участником нашего форума. Ролик о том, как правильно оборудовать рабочее место краснодеревщика , желательно увидеть всем, кто собирается сделать своими руками удобный и многофункциональный верстак. Почерпнуть свежие идеи, касающиеся обустройства домашней мастерской столяра, вы можете в разделе « …». А поучаствовать в обсуждении вопросов, связанных с изготовлением изделий из древесины, вы можете, посетив раздел форума « ».

Главный секрет — покупайте только то, что действительно необходимо, и не тратьте деньги на дорогие безделушки. Присмотритесь к профессиональным мастерским, в которых каждый инструмент оправдывает свою цену. Подумайте, как можно добиться таких же результатов и как получить максимальную отдачу от каждой вложенной копейки, не жертвуя качеством.

НАЧНИТЕ С ГЛАВНОГО

Есть разные мнения о том, какие станки и инструменты для мастерской следует приобретать в первую очередь. Вот как мы расставили эти приоритеты. В список включены станки, электроинструменты и другое оборудование. (Подразумевается, что у вас уже есть самое необходимое, например, шуруповерт, электролобзик и пылесос.)

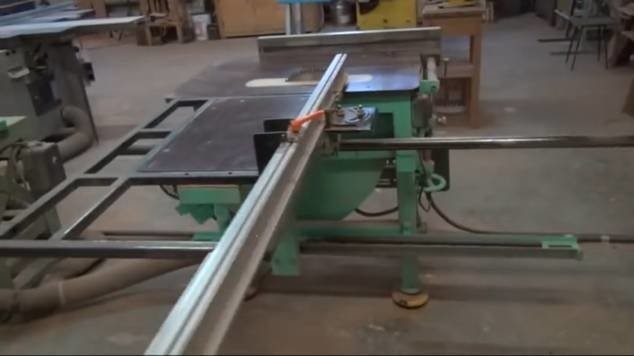

Первым делом — пильным станок

Эта универсальная машина является сердцем в большинстве столярных мастерских. С ее помощью можно пилить вдоль и поперек, выпиливать пазы, шпунты и шипы, а также делать многое другое. Так как это будет ваш главный станок, не следует быть слишком скупым. Избегайте покупки настольных моделей из низшей ценовой категории, которым часто не хватает точности и мощности.

Обратите внимание на простые станки с открытой подставкой или настольные стоимостью $300-500. У них достаточно мощности, они более точны, и с ними вы сможете использовать различные приспособления.

Подняв планку выше, можно стать владельцем еще более мощного и точного пильного станка с закрытой подставкой начального уровня или (за те же деньги) отличной пилы с открытой подставкой, мощным электродвигателем и 50-дюймовым продольным упором. Любой из этих станков может остаться единственным на всю жизнь. Хороший продольный упор всегда оправдывает свою цену, поэтому к его выбору следует подходить внимательно и не слишком скупиться. Определяя в своем бюджете расходные статьи на приобретение пильного станка, не забудьте добавить средства для покупки высококачественного комбинированного пильного диска с 40-60 твердосплавными зубьями, чтобы избежать многочисленных сколов и прижогов на древесине.

Купив пильный станок, используйте одно из его боковых крыльев в качестве фрезерного стола, установив монтажную пластину. Так можно избежать лишних затрат на отдельное основание и сэкономить ценное место на полу мастерской. Вы также сможете поочередно пользоваться одним и тем же продольным упором при работе с пильным диском и фрезами.

Фрезер со сменными подошвами играет любые роли

Фрезер, несомненно, является одним из самых универсальных электроинструментов в столярной мастерской. А сегодня за те же деньги вы можете иметь намного больше фрезеров, чем раньше.

Сама по себе фрезерная машина бесполезна, однако, вы можете покупать фрезы большими наборами, что позволит существенно сэкономить средства. Когда несколько фрез в дешевом наборе выработают свой ресурс, их можно приобрести по отдельности, заменив более качественными, которые прослужат дольше.

Имеет смысл приобрести фрезер с несколькими сменными базами -фиксированной, погружной и, в некоторых случаях, со скобовидной рукояткой. Установите одну базу в стол, а другие используйте для фрезерования в ручном режиме. Добавьте большой и недорогой набор фрез, и можно начинать работать.

Большую часть измерений и разметки можно выполнить с помощью рулетки, комбинированного угольника, стальной линейки, циркуля и механического карандаша. Для более сложной работы потребуются малка, цифровой штангенциркуль, транспортир и чертежный угольник.

Инструменты для измерений и разметки

Точность обработки напрямую зависит от точности разметки, поэтому следует обязательно приобрести несколько основных измерительных и разметочных инструментов, выбрав самые качественные. Существует множество хитроумных приспособлений, но не нужно обращать на них внимание. Достаточно лишь нескольких основных, которые показаны на правое фото вверху.

Непременно нужна рабочая поверхность

Верстак должен быть ровным, устойчивым и прочным. Вы можете сделать его сами, добавив покупные тиски и верстачные упоры для удобного зажима деталей.

Теперь, когда вы можете превратить доски в детали вашего проекта, требуется место для работы с ними. Массивный столярный верстак будет идеальным рабочим столом, но многое можете делать и с небольшим складным верстаком, дверью, уложенной на пильные козлы, или простым самодельным верстачком, показанным на фото вверху.

Без хороших струбцин не обойтись

Столяры часто говорят, что струбцин много не бывает, но для начала достаточно лишь нескольких. Реечные и трубные струбцины считаются чемпионами по универсальности, и они особенно полезны при склейке щитов. Купите полдюжины головок для трубных струбцин, несколько отрезков труб с резьбой на обоих концах и соединительные муфты. Тогда вы сможете всегда иметь под рукой струбцины любой длины. Быстродействующие одноручные струбцины очень удобны, поэтому полезно иметь хотя бы несколько штук с шириной зева 300-600 мм. Со временем, когда позволят средства, пополните свой арсенал новыми струбцинами.

Подошва эксцентриковой шлифмашины вращается и совершает колебательные орбитальные движения, из-за которых отдельные риски сливаются в сплошной узор, перекрывающий всю поверхность.

Не забудьте про шлифовку

Если вы можете позволить себе приобретение только одной шлифмашины, пусть это будет шлифмашина эксцентрикового типа. С грубыми дисками она агрессивно удаляет материал с поверхности, а с мелкозернистыми позволит получить гладкое основание для отделки.

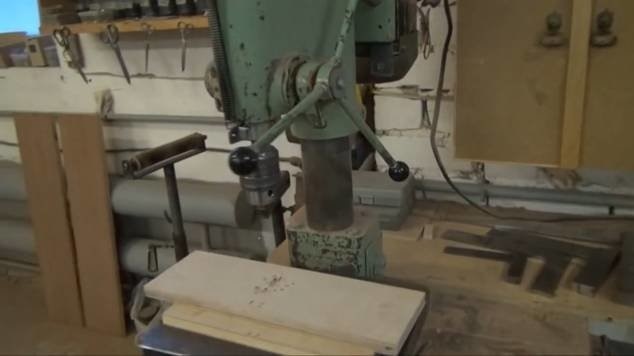

Сверлильный станок должен стать следующим в списке

Современные электродрели поражают мощностью и удобством, но для максимальной точности и аккуратности необходим сверлильный станок. В 90% случаев достаточно относительно недорогой настольной модели, что позволит сэкономить более $100 по сравнению с большим напольным станком. На сэкономленные средства купите наборы спиральных сверл, сверл Форстнера и несколько шлифовальных барабанов. Кроме того, можно использовать долбежную насадку для выборки гнезд, которая крепится болтами на шейке пиноли.

Некоторым может потребоваться строгальный станок

Даже если вы не используете все преимущества строгального станка, он поможет быстро подготовить грубые доски для дальнейшей обработки и получить идеально прямые кромки для склейки.

Если часто приходится иметь дело с грубыми досками, стоит задуматься о покупке строгально-фуговального станка. Возможно, в других случаях вас удовлетворит возможность фугования кромок с помощью фрезера. Однако строгальные станки не относятся к слишком дорогим машинам.

С его помощью можно удалять прижоги от пильного диска, идеально фуговать кромки досок для склейки щитов, а некоторые модели позволяют выбирать фальцы. Важнее всего, что строгально-фуговальный станок является единственной машиной, способной идеально выровнять пласть доски.

ЕЩЕ ОСТАЛИСЬ ДЕНЬГИ? ПОДУМАЙТЕ ОБ ЭТИХ ПОКУПКАХ

С оборудованием, перечисленным на предыдущих страницах, а также с электролобзиком и дрелью вы сумеете изготовить большую часть проектов. Однако со временем вам может потребоваться еще пара машин.

Внесите в дополнительный список рейсмусовый станок

Он поможет сэкономить на покупке пиломатериалов, так как вы будете сами обрабатывать грубые доски до требуемой толщины. Кроме того, можно получать заготовки нестандартного сечения, которые невозможно найти в продаже.

Будьте готовы к тому, что эти станки производят огромное количество стружки и пыли. Однако в некоторых современных моделях имеется встроенная система пылеудаления, облегчающая последующую уборку, и это поможет отложить покупку специального оборудования, если оно не укладывается в бюджет.

Ленточная пила тоже не помешает

Ленточная пила показывает свое превосходство на криволинейных распилах, но с ее помощью можно также распускать доски по ширине и толщине, пилить поперек, выпиливать круги и даже превращать небольшие бревнышки в доски.

В столярном деле не всегда требуются только прямые распилы. Портативный электрический лобзик способен на многое, но в некоторых случаях не обойтись без ленточной пилы. По нашему мнению, 14-дюймовые модели наиболее оправданны в домашних мастерских.

Имея все эти станки, инструменты и оборудование, вы будете готовы почти к любой работе. Затем, по мере необходимости, если позволит бюджет, дополните свой арсенал специализированными инструментами. Прочтите раздел , чтобы увидеть список того, что может потребоваться вам в дальнейшем.

ПОРА НАВОДИТЬ ПОРЯДОК

Работа в мастерской будет продуктивной только при условии, что для каждой вещи в ней будет сразу определено постоянное место, и вы будете регулярно поддерживать порядок. Но не стоит впадать в крайность, думая, что мебель в мастерской непременно должна быть модной или дорогой. Эффективность складывается совсем из других принципов. Попробуйте следующие методы.

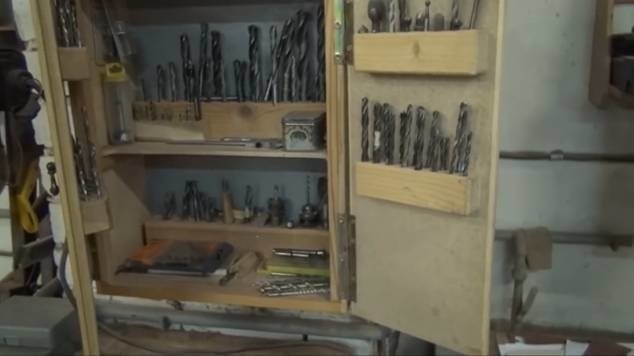

Храните свои инструменты в шкафах

Вы можете организовать места хранения для своих сокровищ, не истратив ни копейки, если обратите внимание на ненужные кухонные шкафы. Ваши родственники, друзья или соседи часто будут рады избавиться от них после ремонта.

Доставив шкафы в мастерскую, творчески подойдите к их размещению. Например, сверлильный станок, показанный на фото в конце статьи, установлен на два настенных кухонных шкафа. Они поднимают станок на удобную для работы высоту, а внутри имеется много места, закрытого от пыли дверцами.

Сделайте шкафы более функциональными, добавив яшички и дополнительные полки, а также закрепив держатели на внутренней стороне дверок. Покрасьте старые шкафы светлой эмалью, чтобы освежить их вид и сделать мастерскую наряднее.

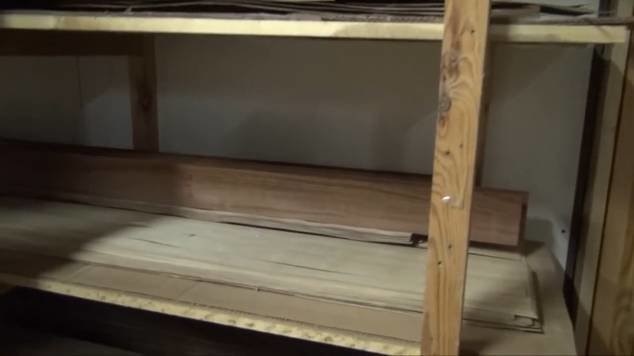

Храните доски компактно

Доски, прислоненные к стене и уложенные в штабель на полу, быстро становятся источником беспорядка и часто повреждаются при падении. Храните их правильно, закрепив на стене недорогие металлические кронштейны, как показано на фото в конце статьи. Расположите их с интервалами около 200 мм по высоте и положите сверху полки из древесно-стружечной плиты. Каждая полка легко удержит 6-8 досок.

В таких небольших стопках легко выбрать нужную доску, особенно если пометить каждую из них.

ДОПОЛНИТЕЛЬНЫЕ СПОСОБЫ ВЫЖАТЬ МАКСИМУМ ИЗ ВАШЕГО БЮДЖЕТА

Как сэкономить на струбцинах

Хотите уменьшить потребность в струбцинах? Попробуйте при склейке заменить их несколькими гвоздями-шпильками.

Небольшой компрессор и пневматический нейлер обойдутся примерно в $200, что не дороже нескольких хороших реечных струбцин. Если у вас уже есть компрессор, приобретение нейлера обойдется всего лишь в $40-50.

Покупайте доски кубометрами

Приобретение пиломатериалов не является частью обустройства мастерской. Но вся работа в столярной мастерской связана с досками. Почему бы не сэкономить и на этом, покупая их большими партиями? Если так делают профессионалы, то это сможете сделать и вы, объединившись с группой друзей и купив доски вскладчину. Возможно, вам повезет, и вы сумеете получить еще и дополнительную скидку.

Следующие шаги

Другие инструменты и аксессуары помогают выполнить столярную работу проще, быстрее и лучше. Обзаведясь станками и инструментами, которые мы включили в основной список, возможно, следует подумать о приобретении следующих вещей.

РУЧНЫЕ ИНСТРУМЕНТЫ

• Стамески
• Рубанки
• Киянка
• Японская ножовка
• Цикля

ЭЛЕКТРОИНСТРУМЕНТЫ

• Ламельный фрезер
• Ленточная шлифмашина
• Циркулярная пила
• Второй фрезер

СТАНКИ

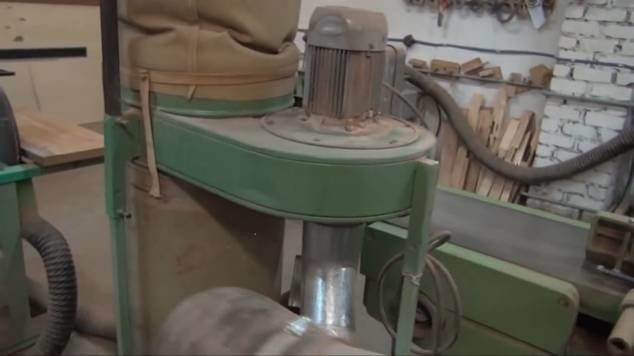

• Стружкосос и воздушный фильтр

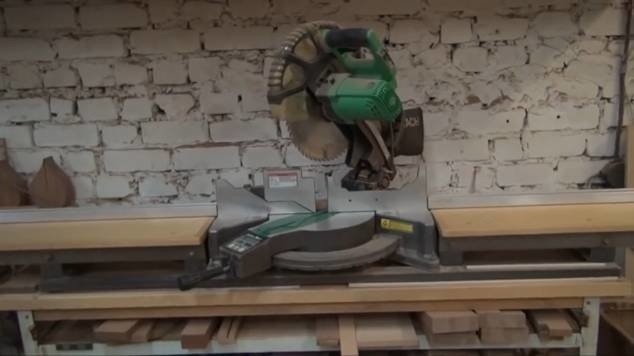

• Торцовочная пила

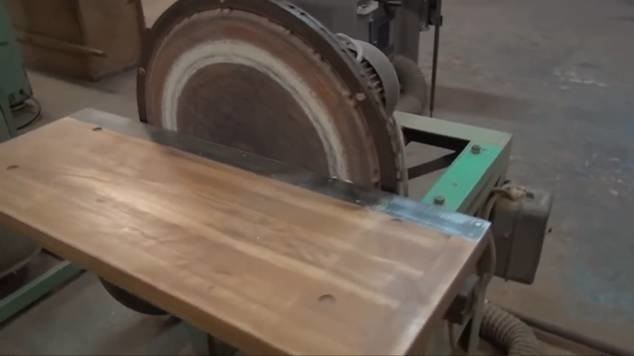

• Комбинированный ленточно-дисковый шлифовальный станок
• Шпиндельный шлифовальный станок
• Лобзиковый станок
• Токарный станок

ОБОРУДОВАНИЕ И ПРИНАДЛЕЖНОСТИ

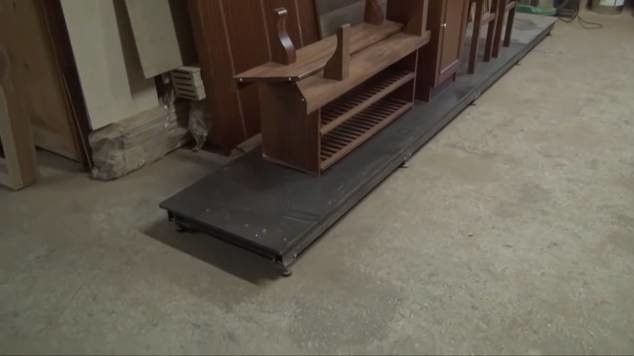

• Мобильные платформы для станков
• Роликовая опора
• Кондуктор для сверления косых отверстий — карманов
• Приспособление для фрезерования шипов
• Рейсмус

Как дешевле обустроить полноценную мастерскую , 5.0 out of 5 based on 1 rating

Приятно посмотреть, когда человек сделал всю и другие предметы быта собственными руками. Чтобы упростить процесс резки металла или выпилки элементов из дерева, сооружают самодельные станки и приспособления для домашней мастерской. Такое решение экономит не только время на изготовление изделий, но и деньги на покупку готового . Несколько практичных и интересных вариантов рассмотрим ниже.

Станок для гибки труб своими руками

Читайте в статье

Как использовать самодельные станки и приспособления для домашней мастерской

Применение самодельных станков и приспособлений для домашней мастерской направлено на решение нескольких задач:

• Упрощение процесса обработки металла. В ходе создания предметов быта нередко требуется резчик по металлу или пресс.
• Усовершенствование обработки древесины. Даже чтобы построить небольшой сарай или сделать деревянную , необходима и другие .

Покупать готовый инструмент довольно дорого, поэтому использование самодельных станков и приспособлений для гаража становится с каждым днем все актуальнее. Среди самых распространенных вариантов домашнего инструмента выделяют:

• столярный верстак;
• приспособление для быстрой заточки ножей;

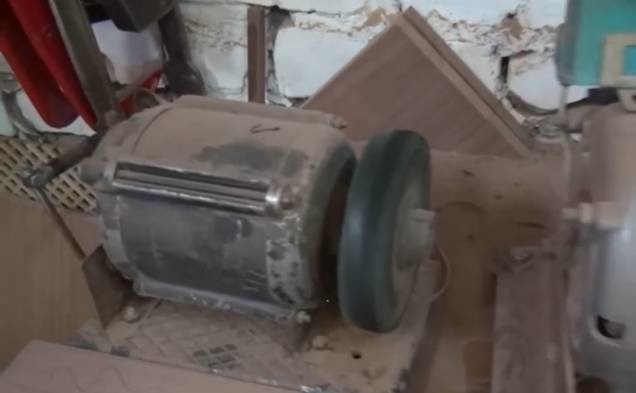

• устройство для заточки металлических сверл;
• сверлильные станки;
• пресс;
• отрезные дисковые станки.

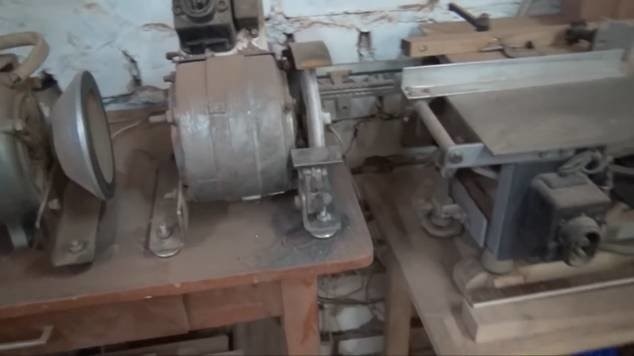

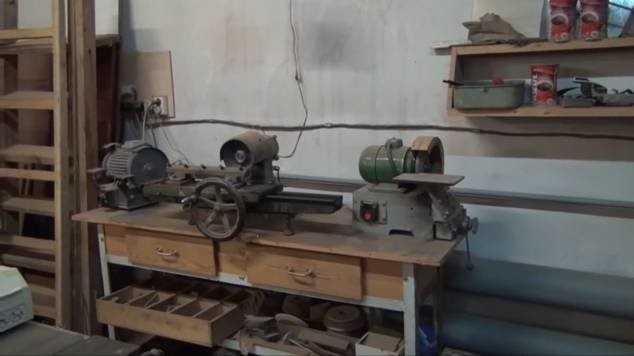

Вот несколько фото инструментов и приспособлений своими руками от «самоделкинов»:

1 из 4

Практичные полки для инструментов своими руками

Перед созданием устройств и своими руками определите место хранения всех приспособлений, чтобы потом не искать по всей мастерской или , где что лежит. Сделать полочку под инструменты своими руками несложно, главное, определиться с ее габаритами и материалом изготовления.

Самый простой способ сделать полки – собрать их из дерева. Не забывайте о необходимости покрывать готовую конструкцию защитным лаком или , чтобы не допустить гниения и разбухания древесины.

Можно сотворить комбинированный вариант из металлической опоры и деревянных полок. Вот подробная инструкция по созданию такой самодельной модели:

Изображение	Последовательность действий
	Собираете каркас. Для этого приготовьте две боковые рамы, состоящие из 4-ех уголков. Соединяете элементы при помощи . Затем, стягиваете 2 рамы между собой, используя 4 уголка.
	Когда каркас полностью собран, переходите к изготовлению полочек. Их можно сделать из дерева или металла, а также из других подручных плотных материалов. Достаточно вырезать полотна подходящего размера и закрепить их на металлическую основу.
	При желании можно сделать стеллаж подвижным, закрепив четыре небольших колесика. Или прочно установить его в отведенное место в гараже.

Можно найти другие интересные проекты и чертежи по изготовлению полочек для инструментов. Посмотрите видеоматериал по теме:

А также сделать своими руками полезные приспособления для домашнего хозяйства:

1 из 4

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений своими руками выделяют верстак. Прочный и габаритный , позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

В комплектацию устройства входят:

1. Рабочая поверхность. Для нее используют твердую , чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

• рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
• какая рука рабочая: располагать тиски справа или слева;
• какие заготовки будут изготавливаться: выбор формы стола;
• какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Изображение	Что надо сделать
	Верхнюю крышку делаете из толстых , чтобы получился щит шириной от 70 до 200 см. Скрепляете элементы на длинные гвозди, причем вбивать их надо с внешней стороны, а с внутренней тщательно загибать. Рабочая поверхность верстака делается только из древесины или .
	Обшейте крышку по нижнему периметру брусом 5 на 5 см. Так будет удобнее крепить вертикальные опоры. От размера столешницы зависит расположение опор. Их лучше изготовить из толстого прямоугольного бруса минимум 120 на 120 мм.
	Установить столярный верстак надо правильно. Обязательно прочно его закрепите. Если он будет смонтирован на улице под навесом, то выкопайте ямки для опор. В помещении используйте другие способы крепежа.

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

1. Опоры, где каждая приходится губкой для зажима.
2. Двигающаяся зажимная губка.
3. Направляющие из металла. По ним двигается губка.
4. Ходовой винт, для перемещения элементов.
5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

Изображение	Что надо сделать
	Самая большая труба выступает в роли корпуса. К ней снизу припаиваются опоры. С тыльной стороны надевается фланец из стали 3-4 мм. В центре просверливается отверстие для ходовой гайки, а напротив передней опоры губка задняя.
	На внутреннюю подвижную деталь передний стальной фланец. В нем монтируется шпилька, с закрепленными на ней стопорными гайками. С двух сторон фланца надеваются упорные шайбы. Последний элемент – подвижная трубка, закрепленная на передней губке.

А также посмотрите видео «тиски своими руками в домашних условиях»:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило своими руками.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.»

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Ход работы по созданию такого простого приспособления будет следующим:

• Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Готовый домашний станок

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Вариант домашнего сверлильного станка

Самый простой и распространенный вариант такого оборудования для гаража – это переоборудованная дрель. Для работы понадобятся:

• станина для основания;
• механизм вращения;
• вертикальная стойка.

Для стойки обычно используют или доски. Масса дрели небольшая, поэтому нет необходимости использовать металл. При этом станину надо делать массивной, чтобы уменьшить вибрации в процессе работы устройства.

Чтобы правильно соединить станину и вертикальную стойку, а также собрать все оборудование в один целый станок, обратите внимание на видео-инструкцию:

Чертежи с размерами для сверлильного станка своими руками

Чтобы правильно сделать любой станок или практичное устройство для частного использования, вначале стоит сделать чертеж с размерами. Только потом приступать к подготовке материалов и сборке устройства.

Вот несколько примеров чертежей сверлильных станков из дрели своими руками:

Статья

В процессе строительства дачи ли загородного дома своими руками появляется желание сделать его настолько красивым и индивидуальным, чтобы у друзей и соседей проснулась зависть. Но даже у вас есть умение и желание столярничать, то необходим инструмент и помещение, в котором будут рождаться шедевры деревянного искусства. Предлагаем вам рассмотреть строительство столярной мастерской как воплощение в жизнь вашего хобби. Хотя может быть впоследствии она сможет стать вашим небольшим бизнесом.

В данной статье мы подробно рассмотрим, как оборудовать столярную мастерскую своими силами на готовом примере. Площадь мастерской представленной ниже, составляет примерно 400 м² (но можно сделать и маленькую). Вся мастерская разделена на два помещения, где располагаются рабочие обрабатывающие станки.

Что лучше: строительство нового или использование старого

Столярная мастерская будет выглядеть гораздо функциональнее в новом отдельно стоящем строении по ряду причин:

1. Шум. Работу станков трудно назвать бесшумным производством, плюс работа вентиляционных систем.
2. Запах. Нелегко избавится от запаха лакокрасочной продукции даже при условии хорошей вентиляционной системы.
3. Мусор. Даже при тщательной уборке мастерской пыль невольно будет попадать в жилые помещения.
4. Безопасность. Наличие режущего инструмента на станках и использование трехфазного электропитания, считается оборудованием повышенной опасности, и доступ посторонних лиц к нему запрещен.
5. Производственная площадь. Вряд ли в доме найдется помещение достаточной квадратуры, чтобы комфортно поместить все необходимое оборудование для полноценной столярной мастерской.
6. Вспомогательная площадь. Необходимо выбрать место под хранение инструмента, а также для складирования заготовок и готовой продукции.

Бытует мнение, что мастерская для столярных работ в домашних условиях должна занимать до 6-7 м2, но этого катастрофически мало. На такой площади не удастся поместить максимальное количество оборудования. Тем более, что рекомендованная длина помещения должна быть не менее 4 м. Даже если по счастливой случайности уместить все необходимое, то места для нормальной работы вам не останется. О хранении материала и готовых изделий и говорить нечего.

Столярная мастерская своими руками

С гаражом тоже не получиться. Это специализированное место для машины и рисковать ее целостностью во время работы не подходящий вариант. Кроме этого мастерская требует нормального температурного режима, который трудно поддерживать в гараже. Еще необходимо выделить пространство для хранения автомобильных запчастей и инструмента.
Сарай — это уже ближе, но все равно вряд ли подойдет. Скорее такое решение потребует кардинальной перепланировки и перестройки, соизмеримой с новым строительством.
Для столярки необходим надежный фундамент из плит. Установленное не устойчиво оборудование будет давать вибрацию, что, в конце концов, приведет к его поломке.
Рассмотрев все варианты, принимаем решение поместить мастерскую во вновь построенном здании.

Место под строительство мастерской

При определении места под будущую столярную мастерскую необходимо учесть некоторые аксиомы ее размещения:

1. Как можно дальше от жилой зоны и строений с домашней живностью, если такая имеется. Шум, производимый рабочим оборудованием, будет неблагоприятно действовать на нервную систему ваших домочадцев.
2. Желательно подобрать открытое пространство. Отсутствие теней позволит немного сэкономить на обогреве мастерской в зимнее время и на освещении в течение года. Солнечное излучение будет обогревать, и освещать помещение.
3. Для исключения подтопления строения во время дождей и снеготаяния не нужно строить его в местах с низким общим уровнем. Это может привести к проблемам с самой постройкой и даже к аварийным ситуациям, например короткому замыканию электропроводки.
4. Желательно обеспечить удобство доступа в любых погодных условиях, чтобы зимой избежать постоянной расчистки снега, а во время весеннего снеготаяния предотвратить подтопление здания.
5. Участок почвы не пригодной для земледелия станет прекрасным местом для будущего строитель

Проект мастерской: с чего начать

Первым шагом в осуществлении проектирования является определение, какими конкретно работами в мастерской вы будете заниматься. Желательно продумать и записать все планируемые работы, как в ближайшее время, так и в будущем. На основании этого перечня необходимо составить список вспомогательного оборудования необходимого для выполнения поставленных задач.

Далее определить наличие необходимого инструмента, (от стамески и молотка до дрели и электролобзика), гвоздей и саморезов, заготовок и готовых изделий. Не забудьте укомплектовать список порошковым огнетушителем и аптечкой. После чего определить, как разложить все вышеперечисленные вещи, какие для этого нужны шкафы, стеллажи и полки. Переходим к перечню основного оборудования. Список должен быть укомплектован:

• верстаком;
• станками, согласно перечню работ;
• перспективное оборудование;
• промышленным пылесосом;
• отопительными радиаторами;
• ящиком с песком;
• умывальником;
• емкостью с водой;
• шкафчиком для спец одежды;
• табуретом.

оборудование мастерской

После этого ко второму необходимо прибавить шкафы и стеллажи с предметами из первого списка. Далее определяем место под будущие заготовки. Рекомендованный минимальный размер такого стеллажа 1 м × 6 м, его тоже нужно добавить во второй список. Такой подробный перечень позволит рассчитать габариты будущей столярки.

Тонкости в составлении проектов

Когда все приготовления закончены, наступает время проектирования. Итогом ваших усилий должен стать документ, являющийся проектом будущей мастерской. Для строительства нет необходимости составлять строительные чертежи по всем правилам, достаточно подробных эскизов с указанием реальных размеров будущего помещения и габаритов основного и вспомогательного оборудования, указанного вами во втором списке.

Эскизов должно быть несколько. На одной проекции тяжело указать все элементы строения. Поэтому на ваших набросках должны присутствовать все детали до мелочей. Наружные и внутренние размеры помещения и его элементов указываются без соблюдения масштаба, но должны отображать действительное положение предметов и строительных элементов.

Приблизительным расчетом необходимой площади для мастерской будет произведение площади всего оборудования, стеллажей и шкафов и коэффициента равного 1,5-2.
Все же, если компьютерная графика для вас представляется, как не паханая целина, то визуальную планировку столярки можно выполнить дедовским методом. Возьмите лист миллиметровой бумаги, начертите на ней помещение будущей столярки в масштабе 1:20, согласовав с приблизительным расчетом и заранее выполненными рисунками.

Из этой же бумаги вырежьте прямоугольники оборудования и вспомогательных конструкций в масштабе, но по настоящим размерам. Это даст возможность правильно разместить их в мастерской с учетом рабочих мест и проходов. При необходимости можно перемещать прямоугольные макеты, для определения совершенной компоновки мастерской:

1. На листе миллиметровки проводим перпендикулярно две линии, означающее стены.
2. Вычерчиваем дверь помещения. Размер дверного проема должен быть немного больше самого крупногабаритного оборудования. Тогда не возникнет проблем при его транспортировке. Выполняем расстановку оборудования;
3. Дочерчиваем оставшиеся стены;
4. Определяем месторасположение оконных проемов и наносим на чертеж. Желательно оборудовать окнами восточные и южные стены. Это позволит получить больше солнечного света и тепла;
5. Замерьте все размеры и с учетом масштаба нанесите на планировку мастерской.

Это будет вашим руководством к дальнейшим действиям.

Завершение проекта: последние штрихи

Еще несколько необходимых действий, которые нужно обязательно выполнить, чтобы получить проект, имеющий право на жизнь.
В мастерской желательно предусмотреть несколько помещений:

• Основное, где непосредственно выполняются столярные работы;
• Вспомогательное, где производятся дополнительные работы не связанный с деревообработкой, например окраска и сушка готовой продукции;
• Подсобное, предназначенное для бытовых нужд, например переодевания и отдыха, оборудованное шкафчиком для одежды, столиком, чайником для организации перекуса, кушеткой для кратковременного перерыва.

Эти помещения помогут разделить сферы деятельности по зонам и будут способствовать комфорту при проведении рабочего процесса.
Схему подсобного помещения с размерами ее обстановки, необходимо выполнить на одном листе с основным цехом.

Место для хранения длинномерного леса или пиломатериала должно находиться напротив входной двери, для удобства складирования. Возле стеллажа должен быть размещен станок, для распиливания заготовок.
После получения планировки столярки, переходим составлению ее эскиза. Определяем материал для стен, их толщину и высоту. Выбираем вид крыши и материал кровли. Здесь рекомендуется полагаться на свои пожелания, бюджет и возможность сделать своими руками.

Важным вопросом в проектировании столярной мастерской является разработка вентиляционной системы. Она должна быть принудительной, приточно-вытяжной. Такая система обеспечит удаления стружки и вредных веществ, полную рециркуляцию воздуха и регулировку микроклимата не только в помещении столярки, но и в покрасочном отделении. Прочертите на эскизе все составляющие вентиляции с указанием параметров и размеров.

Завершающим этапом проектирования является создание схемы электропитания, освещения, как основного, так и индивидуального для каждого рабочего места, контура заземления. Каждое рабочее место должно быть оборудовано розеткой с заземлением, каждый станок должен быть заземлен. По окончании делается эскиз подвода к зданию мастерской коммуникаций.

Строительство столярной мастерской своими руками

Место выбрано, проект подготовлен, можно приступать к возведению столярной мастерской. Строительство следует разделить на несколько этапов:

Фундамент

фундамент

1. На заранее выбранном месте размечаем периметр будущей мастерской.
2. Выбираем грунт на глубину 70 см под будущий плитный фундамент.
3. По краю котлована ставим опалубку на 20 см выступающую над уровнем земли.
4. Готовим основание из гравия и песка, тщательно утрамбовывая до толщины 20см.
5. Выполняем армирование. Берем армосетку, укладываем на основание. Второй пласт армированной сетки прикручиваем к нижней с помощью кусков арматуры длиной 250 мм вязальной проволокой Ø1,5-2 мм.
6. В местах монтажа станков устанавливаем анкерные болты.
7. Заливаем бетоном марки М200.
8. Накрываем бетон брезентом или пленкой и оставляем до полного затвердевания в течение 3-4 недель. При жаркой погоде бетон желательно периодически поливать водой.

Стены

Монтаж стен в первую очередь зависит от выбранного материала. Если строение будет деревянным, то для крепежа нижнего венца при заливке фундамента по его периметру необходимо заложить резьбовые шпильки. Дальше возведение стен сводится к строительству деревянного сооружения. Помещение на ваше усмотрение можно сделать кирпичным или пенобетонных блоков. После изготовления коробки установите оконные и дверные блоки. Крышу выполните по заранее подготовленному эскизу своими руками.

Пол

Полы в столярной мастерской играют важную роль. Обычно его делают из нескольких слоев. На фундаменте делают основу из песка толщиной 5 мм, затем покрывают толью и сверху кладут настилы из досок или укладывают армосетку и заливают бетоном. Второй вариант более надежен и популярен.

Если столярка сделана из дерева, то необходимо выполнить пропитку стен огнезащитными составами.
Далее необходимо завести в помещение все коммуникационные сети и выполнить разводку. Все кабельные линии по сечению должны соответствовать токовой нагрузке, возлагаемой на них в процессе дальнейшей эксплуатации. В мастерской из дерева в целях пожарной безопасности при коротком замыкании укладывают в металлические трубы, в других строениях применяют гофрированную трубу из самозатухающих полимеров.

Отопление в мастерской обустраивают с помощью масляных радиаторов или водяного автономного отопления. В качестве источника нагрева теплоносителя можно использовать электрокотел, а при возможности оборудования помещения под котельную можно использовать газовые или твердотопливные котлы. В деревянной мастерской котлы на твердом топливе лучше не использовать велика вероятность случайного возгорания.

Как оборудовать столярную мастерскую

Рис 1. Общий вид на мастерскую

В центре располагается распилочный станок, возле стены заготовочные станки, которые позволяют выполнить торцевую обработку доски, сделать распил и т.д.

Рис 2. Заготовочный участок

Здесь складируется подготовленные или обработанные деревянные заготовки, шпон, заготовки на фасад мебели, дверей и т.д.

Рис 3. Торцовочный станок

Торцовочный станок используется для «роспуска» пиломатериала. К примеру, 6 метровые доски укорачивают до 4 метров, длина выбирается в зависимости от типа обрабатывающего станка, размеров помещения и требуемых размеров готового изделия. Внизу станка складируются различные отходы после торцовки пиломатериалов.

Рис 4. Барабанно-шлифовальный станок

Возле торцевого станка располагается барабанно-шлифовальный, который также изготовлен своими руками.

Рис 5. Вытяжка — как важный фактор устройства столярной мастерской

Данная вытяжка для барабанно-шлифовального станка предназначена для сбора всей древесной пыли после процесса шлифовки.

Рис 6. Циркулярный станок

Рядом с барабанно-шлифовальным станком располагается циркулярный, которая также используется для «чернового» роспуска пиломатериалов.

Рис 7. Фуганок

В центре мастерской располагается фуганок, который был изготовлен еще в СССР. Длина стола составляет 2800 см, а ширина достигает 420 мм.

Рис 8. Рейсмус

Рейсмус располагается рядом с фуганком с размером для заготовок 420 мм.

Рис 9. Аспирация

Между рейсмусом и фуганком располагается мощная аспираторная установка, которая собирает в процессе обработки всю древесную пыль в специальный резервуар, который потом легко можно очистить.

Фрезерный механизм был позаимствован с заводского станка, а рабочий стол, каркас, аспирация и система управления изготавливались самостоятельно. В качестве столешницы использовали фрезерованный титан. Вал заводской от фрезерного станка был убран и согласно размерам рабочей части станка был выточен новый. Вал получился без всяких конусов под старые посадочные фрезы, что весьма удобно.

Рис 11. Вал фрезеровочного станка

Рис 12. Токарный станок

Рис 13. Станок ШЛДБ

Рис 14. Торцовочный станок

Столярка выполненная своими руками потребует не только специфических навыков для точной настройки и сборки станков, но и существенных финансовых затрат на приобретение необходимых материалов.

Рис 15. Ленточная пила типа «Корвет 33» заводского исполнения

Рис 16. Угловой торцовочный станок

Рис 17. Заточные станки: наждак, алмаз и войлок

Данные станки используются для заточки стамесок, сверл и других рабочих инструментов.

Рис 18. Долбежный станок

Некоторые элементы от долбежного станка были позаимствованы у фрезерного заводского станка. Каркасная основа, рабочий стол, элементы управления были изготовлены самостоятельно. Двигатель используется на 380 Вольт с установленным подшипником в задней части. Подшипник был установлен для того, чтобы увеличить мощность двигателя, который под такой нагрузкой без доработки просто не работал.

Рис 19. Стапель раздвижной на треногах

Рис 20. Самодельный универсальный станок (рубанок, пила)

Столешницы изготовлены из высококачественного и прочного титана.

Рис 20. Пильно-фрезерный заводской станок с возможностью регулирования высоты и угла обработки пиломатериалов.

Рис 21. Сверлильный станок

На рисунке представлен сверлильный станок заводского исполнения времен СССР. Был доработан двигатель и переточены шкивы.

Рис 22. Верстак

Рис 23. Стеллаж с метизами

Рис 24. Шкафчик для стамесок возле верстака

Рис 25. Шкафчик для рабочих фрез

Второе помещение столярной мастерской

Рис 26. Самодельный пресс

Габариты пресса составляют 900 мм в длину и 2700 мм в ширину. На пластиковые упоры укладывается заготовка, которая после этого сдавливается прессом.

Рис 27. Универсальный заточной станок

Здесь располагается фуганок, наждак для заточки фрез и ножей.

Рис 28. Барабанно-шлифовальный станок марки JET 16-32 с доработанным рабочим столом и подающим валиком.

Рис 29. Барабанно-шлифовальный станок марки JET

Заводской станок с доработанными опорными пластинами, установлен внутренний кожух аспирации.

Рис 30. Покрасочное помещение

В этом месте на треноги устанавливаются обработанные заготовки, которые впоследствии выполняются лако-красочные работы при помощи пульверизатора, кисточек.

Рис 31. Компрессор для покраски

Одним из обязательных условий в лако-красочном помещении – создания эффективной приточно-вытяжной вентиляции. Следует учесть, что в зимний период данное помещение, где проходят покрасочные работы должно хорошо отапливаться. В противном случае Вы не сможете качественно выполнить окраску или нанести лак.

Рис 32. Стапель

Стапель располагается в сборочно-шлифовальном помещении, где проходят завершающие этапы обработки изделий из дерева. Стапель изготовлен из высококачественной ламинированной фанеры, которая закреплена на металлическом каркасе с возможностью регулировки по высоте. Это делается для того, что сделать идеально ровную поверхность в помещениях с неровными полами.

Дополнительные фото столярной мастерской

1. Стеллажи

Стеллажи

2. Торцовки

Торцовки применяют для разрезания (роспуска) заготовок. Возле торцовки можно сразу организовать место для складирования деревянных обрезков, которые могут быть использованы в будущем.

Для того чтобы можно было изготовить любое деревянное изделие лучше оснастить мастерскую несколькими торцовками – с шестиметровым продольным, с поперечным и с вращающимся столом.

Торцовки

Торцовки

Торцовки

Торцовки

3. Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

4. Циркулярка

Циркулярка

5. Электрические фуганки

Электрические фуганки

Электрические фуганки

6. Рейсмус

7. Вертикальный фрезерный станок

Вертикальный фрезерный станок

Вертикальный фрезерный станок

Возле фрезерного станка лучше всего разместить шкаф для хранения различных фрез.

Шкаф для хранения фрез

8. Токарный станок

Токарный станок

Шлифовальные станки с бобиной и диском (ШлДБ)

Шлифовальные станки с бобиной и диском (ШлДБ)

10. Ленточнопильные станки

Такое оборудование предназначено для резки дерева с помощью ленточной пилы. В отличие от циркулярки и торцовки данный станок обеспечивает более низкую шероховатость обработанной поверхности, а значит, полученные в результате распиливания поверхности (торцы) не требуют финишной обработки.

Оборудовать столярку лучше двумя ленточнопильными станками – для распилки больших и мелких деталей.

Ленточнопильные станки.

Ленточнопильные станки.

11. Заточные станки

Заточные станки

Заточные станки

Заточные станки

Заточные станки

12. Долбежный станок

В деревообработке долбежный станок необходим для создания прямоугольных и овальных пазов в деревянных заготовках.

Рабочий стол, с прикрепленной заготовкой, может перемещаться вдоль и поперек корпуса, а также наклоняться под определенным углом, что позволяет создавать пазы различных конфигураций.

Долбежный станок

13. Стапель раздвижной

Стапель раздвижной

14. Сверлильный станок

Столяру в мастерской не обойтись без сверлильного станка, обеспечивающего сверление отверстий различной глубины и диаметра.

Сверлильный станок

Возле сверлильного станка рационально расположить шкафчик со сменным инструментом –сверлами различных размеров.

Шкафчик со сменным инструментом

15. Аспирация

Аспирация

17. Место для выполнения работ по металлу

Зона для обработки металлических заготовок должна быть оснащена сопутствующим оборудованием и инструментами (тисками, наковальней, молотком, плоскогубцами и пр.), которые лучше располагать на столе и окружающих его стеллажах и полках.

Место для выполнения работ по металлу

18. Столярный стол

Основным оборудованием столярной мастерской является надежный рабочий стол для выполнения чертежей, ручной обработки деревянных изделий и прочих настольных столярных операций.

Столярный стол

19. Зона для выполнения лакокрасочных работ

Идеальный вариант – выделить не зону, а целую комнату для выполнения работ по покраске и вскрытию лаком деревянных изделий. В любом случае данное место работы должно быть оборудовано хорошей вытяжкой и иметь окно.

Зона для выполнения лакокрасочных работ

20. Стапель для окончательной сборки

В качестве стапеля для сборки мебели можно использовать любую ровную и чистую поверхность. В идеале если площадь стапеля составляет не менее 10 м 2 .

Стапель для окончательной сборки

21. Козлики (ваймы)

Ваймы используют, чтобы облегчить сборку и склейку столярных изделий.

Полки с инструментом (клея, скотчи, рулетка, отвертки, линейки, карандаши, циркули и т. д.) должны располагаться вблизи от верстака.

Место для хранения столярных инструментов

Место для хранения столярных инструментов

Для хранения стамесок лучше выделить шкаф, где каждый инструмент будет находиться в отведенным для него месте. Такая упорядоченность поможет повысить эффективность труда.

Место для хранения столярных инструментов

23. Место для хранения метизов

Всякие металлические крепежные изделия (гайки, болты, саморезы, гвозди и пр.) и фурнитуру (ручки, ножки, направляющие и пр.) лучше расфасовать по отдельным баночкам и подписать каждую из них. Распределенные по емкостям метизы размещаются на полках недалеко от зоны сборки мебели.

Место для хранения метизов

Перед темкакделать столярку или столярная мастерская на даче своими руками — необходимо приобрести подходящее помещение, а потом произвести закупку всего необходимого оборудования. Все вышеописанные станки, необходимые для работы в столярной мастерской, можно приобрести у фирм-реализаторов металлорежущей и деревообрабатывающей техники на их сайтах или торговых площадках. Также можно посетить специальные выставки и подробно ознакомится с представленными экземплярами столярных приспособлений, чтобы выбрать оптимальный вариант для своей столярки.

Видео-экскурсия по столярной мастерской

Большая часть используемых деревообрабатывающих столярных станков на видео были изготовлены самостоятельно с использование уже готовых заводских некоторых элементов, которые прошли доработку и улучшение. Еще одним важным аспектом в столярной мастерской – эффективная аспирация. В данной статье более подробно ответили на вопрос — как сделать своими руками столярную мастерскую или столярку. Как видно из вышеописанного материала, это трудоемкий и затратный процесс. Однако, имея все необходимые деревообрабатывающие станки и инструменты, Вы сможете с легкостью изготовить не только деревянные окна, двери, предметы мебели и интерьера, но и отреставрировать особо ценные изделия из дерева прошлых веков. Удачи.

Рекомендуем вам еще:

Канал FORUMHOUSE. Как построить мастерскую.

Это мастеровая зона. Там, где что-то изготавливаем, храним инструмент, материал. Всё, что нужно для строительства дома и душевного равновесия в виде вечерних работ по производству каких-то изделий для дома, двора, семьи. Видим беседку в дали от жен. Изначально это была беседка, которое планировалось закрытой, но денежные средства не позволяли. Поэтому сделали открытую. Затем обшита ОСБ снаружи, дсп, чтобы повесить полочки. Потолок обшит ОСБ, потому что туда ничего не клеится. Утепление 15см каменной ватой. Получился каркасник.

Отопление электрическим инверторным обогревателем. На 25 квадратных метров его достаточно. Зимой поддерживается 15-20 градусов. Электричество заведенном от дома. Стоят автоматы. Музыка. Что ещё нужно для хорошей беседки и компании?

Первый косяк на беседке – мастерской. Не бывает без ошибочных решений. Сделал водосточную систему. Соответственно, слив воды прямо под гараж. Идет насыщение почвы влагой, зимой дверь очень тяжело открывается. Будет переделка, вода будет отведена от строения.

Нюансы по установке водосточной системы. Крепления желобов должны стоять минимум через 50 см, потому что видно, что нет снегозадержателей. Третий год водосточная установка зимует. Нигде ничего не вырывает, не гнет, не ломает. Не жалейте деньги на держатели желобов!

Следующее строение – бывший гараж, который некоторое время использовался по назначению, далее как склад ненужных вещей. Когда занялся стройкой дома, пришлось привести всё в порядок, провести света. Забили наглухо ворота, сделали стеллажи из подручных материалов. Храним банки, инструменты, велосипеды.

Святая святых. Личная мастерская.

На этом здании отрабатывались технология строительства дома. Построить его планируется с газоблоком. Соответственно, в мастерской. Понял, что дешевый не подходит. Фундамент полностью устроил. Такой же на доме. Потолок тоже отработал, сделал из гипса. В доме будут натяжные. Керамзит для утепления тоже отпал. В доме каменная вата. Фундамент в мастерской – мелкозаглубленная лента. Лежит на песчаной подушке. Сверху армированная плита на 20 см. Использован в бетон марки 300. Если кто-то себе будет делать такой же фундамент, настоятельно рекомендуется крыльцо заливать одновременно с ним. Если вы хотите эксплуатировать строение в зимнее время с отоплением, сразу утеплити фундамент, потому что минус этой плиты – снаружи внутрь она промерзает.
Стены из газоблока, который лежит на толщину 300 мм. За время эксплуатации мастерской, за пару лет выяснилось, что этого мало. Поэтому дом сделал на 375 + утепление.
