Глубина прокладки водопроводной трубы. Варианты решения вопроса: на какую глубину закапывать трубу водопровода

Предисловие

На какой глубине прокладывать водопровод? В поисках ответа на этот вопрос нам придется присмотреться и к свойствам грунта, и к характеристикам самой системы водоснабжения. Кроме того, в поисках ответа мы разберем порядок проведения земляных работ и нюансы процесса обустройства «внешнего» водопровода.

Наибольшее влияние на этот параметр оказывает такая характеристика, как глубина промерзания грунта. Если водопровод заглубляется ниже этой отметки, то трубы никогда не замерзнут. Поэтому большинство водопроводов прикапывают на глубине 1,5-2 метра.

Но глубокая траншея увеличивает стоимость обустройства системы водоснабжения. Да и на скорость работ чрезмерная глубина заложения трубы влияет не самым лучшим образом. Поэтому основной нормативный документ, согласно которому определяется глубина заложения водопровода – СниП 2.04.02-84 – призывает нас учитывать не только основной критерий, но и ряд уточняющих параметров, а именно:

• Уровень грунтовых вод.
• Степень кольцевой жесткости трубы.
• Глубину кессона (заглубленного в грунт колодца, выстроенного над источником водоснабжения).
• Наличие теплоизоляции и/или системы подогрева внешней ветви такого трубопровода.
• Расположение точки ввода внешней ветви в дом.

При этом одна часть вышеописанных параметров увеличивают глубину заложения трубы, а другая, соответственно, ее уменьшает.

К увеличивающим факторам относят следующие параметры:

• Глубина кессона – труба «стартует» от его дна, на уровень которого выводится горловина шахты источника или магистраль.
• Расположение точки ввода ветви в дом – чем ниже врезка в фундаменте, тем глубже труба в земле.
• Кольцевая жесткость трубы – чем она выше, тем больше предел прочности арматуры. Поэтому некоторые трубы можно «закапывать» даже на отметке 12-16 метров. Впрочем, большинство трубопроводов можно заглубить лишь до 5-8 метров.
• Глубина заложения магистрали.

К уменьшающим глубину заложения факторам относятся следующие параметры:

• Наличие систем теплоизоляции и подогрева – они нивелирует влияние глубины промерзания грунта.
• Уровень грунтовых вод – в сырой почве можно отрыть лишь неглубокие траншеи.

В итоге, если вы откажетесь от строительства кессона, поднимите точку ввода в дом и тщательно утеплите водопровод, снабдив его надежной системой подогрева труб, то внешнюю ветвь можно даже поднять над нулевым уровнем грунта. Однако в большинстве случаев «утепленные» трубы прикапывают на глубине 0,5-1 метр.

Как копать траншею под водопровод?

Тут все зависит от глубины заложения трубы. Ведь по правилам техники безопасности глубокие и «мелкие» траншеи обустраивают совершенно разным образом.

Техника земляных работ, с помощью которых отрывается неглубокая траншея, предполагает следующий порядок действий:

• Вдоль шахты колодца или над магистральным трубопроводом отрывается шурф габаритами 100 на 100 сантиметров или поперечная траншея.
• Аналогичный шурф отрывается возле фундамента.
• Между источником и фундаментом натягивают два шнура, обозначающие кратчайший путь траншеи и ее границы.
• Вдоль очерченной границы с помощью экскаватора или вручную отрывается траншея с отвесными стенками, шириной не менее 50 сантиметров. Впрочем, если вместо экскаватора или лопат использовать фрезу, то ширина траншеи составит всего 15-20 сантиметров.

Подобным образом можно отрыть траншею глубиной до 100 сантиметров. Но перед тем как выкопать траншею под водопровод и шурфы вам нужно определиться с местом складирования отобранного грунта. Оно располагается на удалении 2-3 метров от границ котлована. Складировать грунт на меньшем расстоянии нельзя – увеличивается риск обрушения стенок траншеи.

Глубокие траншеи роют похожим образом. Но в этом случае земляные работы усложняет риск обрушения стенок котлована. Поэтому при рытье придерживаются следующего порядка действий:

Вначале роют те же шурфы у фундамента, шахты скважины или колодца. Ну а над магистралью раскапывают котлован с наклонными стенками, ширина которого у верхнего среза будет равна глубине залегания трубы центрального водопровода.

• Следующий этап – разметка границ. Для этого нам понадобятся два шнура, натянутых между шурфами. При этом нужно учесть, что ширина траншеи при прокладке водопровода глубинного типа будет неоднородной – стенки котлована должны располагаться под углом 45 градусов, сходясь у дна. Поэтому на поверхности ширина траншеи равна глубине залегания водопровода, а у дна – 50-70 сантиметрам.
• Земляные работы стартуют после завершения разметки. Причем заглубляться в землю нужно ступенчато. То есть: вы откапываете первые 50 сантиметров, сужаете границы, и углубляетесь еще на 50 сантиметров, прокапывая траншею меньшей ширины.

В итоге под глубокую траншею нужно достаточно большое место складирования грунта, удаленное от края котлована на 3-4 метра. Разумеется, 2-метровую траншею можно отрыть и с прямыми (отвесными) стенками, но в этом случае их придется укрепить щитами и поперечными распорками, монтируемыми по мере заглубления котлована.

Поэтому проще всего утеплить трубу и отрыть неглубокую траншею, чем заглубляться до 1,5-2 метров, расходуя силы, время и деньги на укрепление стенок, выемку и утилизацию грунта из почти полноценного котлована.

Как происходит укладка внешней ветви водопровода?

Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

Подготовка предполагает следующие действия:

• На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
• Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
• После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

При подключении водопровода к магистрали последний пункт становится неактуальным.

Монтаж трубопровода реализуется следующим образом:

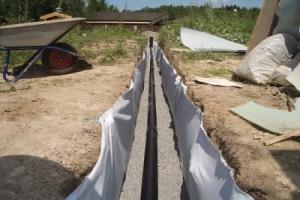

• Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
• Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

При строительстве объекта любого назначения практически всегда существует необходимость в подводе к нему воды. Оттого, насколько правильно рассчитана глубина заложения водопровода и ряд других параметров, зависит возможность бесперебойной эксплуатации инженерных коммуникаций в течение всего года.

В противном случае может произойти повреждение трубопровода в результате образования в нем льда и потребуется проведение сложных и дорогостоящих ремонтных работ.

Мнение, что необходимо максимально заглублять коммуникации в землю, ошибочно. В некоторых случаях это выливается в напрасную трату средств и сил, а также усложняет ведение ремонтных работ и к тому же слишком большая толщина грунта над трубой может привести к тому, что коммуникации просто лопнут, не выдержав давления.

Когда определяется глубина прокладки трубопровода подачи воды учитывается:

• Максимальная температура зимой;
• Тип грунта на местности;
• Температура воды в системе;
• Наличие растительности на поверхности;
• Продолжительность солнечного периода;
• Время подачи воды;
• Количество осадков;
• Глубина залегания подземных вод.

Учет всех факторов при расчете в каждом конкретном случае необходим для обеспечения бесперебойности функционирования системы без ее неоправданно сильного заглубления.

Нормативные показатели глубины заложения водопровода

Существуют достаточно сложные методики расчета этого параметра, но их обобщенные результаты содержатся в СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». Ценность содержащихся в нем данных состоит в их получении практическим путем.

Минимальная глубина прокладки трубопроводов определяется нормами СНиП 2.04.02-84*, как такая величина, которая дает возможность предохранить конструкцию от деформаций и разрушений под воздействием внешних нагрузок (например, транспорта).

Глубина прокладки труб, считая до низа, должна быть на 500 мм больше расчетной глубины проникания в грунт нулевой температуры. Трубопроводы диаметром до 500 мм должны залегать минимум на 300 мм ниже отметки промерзания грунта, труба размером более 500 мм - глубже на 500 мм и более.

Дополнительные факторы определения глубины прокладки трубопровода

Степень заглубления коммуникаций может быть увеличена в зависимости от следующих моментов:

• Расположение колодца - трубопровод необходимо прокладывать от уровня его дна;
• Точка ввода водопровода в здание - чем ниже запланирован его проход через фундамент, тем более значительной должна быть глубина залегания коммуникаций;
• Кольцевая жесткость труб.

Факторы, способные сократить глубину прокладки водопровода:

• Уровень расположения грунтовых вод - чем выше отметка их залегания, тем меньшей глубины можно вырыть траншею;
• Устройство теплоизоляции труб или системы электрического подогрева кабелем.

Особенности горячего водоснабжения

При прокладке трубопровода для подачи горячей воды требуется учитывать, что при этом могут применяться специально предназначенные для данной цели оцинкованные, металлопластиковые, полипропиленовые и полиэтиленовые трубы. Они должны быть способны выдерживать высокие температуры расчетной величины. Глубина прокладки водопровода определяется, согласно общим правилам - ниже отметки промерзания почвы.

Теплоизоляция трубопровода

Утепление коммуникаций дает возможность сократить глубину их прокладки, что экономит средства и трудозатраты при строительстве, а также упрощает ведение ремонтных работ при необходимости. Трасса водопровода может теплоизолированы любыми материалами, обладающими надежностью, долговечностью, низкими показателями водопоглощения и теплопроводности, и что важно, невысокой стоимостью.

Наиболее часто наружные сети утепляют при помощи:

• Пенополистирола (пенопласта), из которого изготавливают своеобразные «скорлупы» для защиты труб по всему диаметру. Материал не требует устройства дополнительной гидроизоляции.
• Базальтовый утеплитель используется в виде цилиндров, надеваемых на трубу. Требует защиты от влаги при помощи рубероида, фольгоизола, пергамина.
• Вспененные материалы: каучук, полиэтилен, пенополиуретан.
• Стекловата требует дополнительной гидроизоляции, так как при намокании теплоизоляционные качества материала снижаются.

Примечание — Особое внимание требуется уделить теплоизоляции водопровода в месте входа сети в здание. Для этого трубопровод можно поместить в пенопластовый короб. Другой вариант - использовать трубу большего диаметра (футляр), оснастив водопровод несколькими метрами греющего кабеля или заполнив образовавшееся пространство жидким утеплителем.

Возможные проблемы при прокладке наружного водопровода

В некоторых случаях расчетная глубина заложения трубопровода больше, чем позволяют выкопать местные условия, например наличие на участке скалистых грунтов. В такой ситуации траншея роется максимально глубоко, а водопроводные трубы перед укладкой обязательно утепляются. Помимо этого, трубопровод по всей длине оснащается греющим кабелем. Этот способ более дорогостоящий в монтаже и эксплуатации, но иногда он является единственно возможным.

На глубину прокладки водопровода может повлиять расположение канализационных сетей. Минимальное расстояние до них составляет 2 метра. В случае, если невозможно избежать пересечения со сточными трубами, водопровод должен залегать выше их не меньше, чем на 20 см, чтобы при прорыве канализации ее содержимое не могло попасть вводу.

Наружные сети водопровода должны располагаться на дистанции от места прокладки электрических кабелей 75 см. Это условие достаточно легко выполнимо на практике, так как кабели несложно нарастить и разнести на требуемое расстояние.

При прокладке водопровода из стальных труб поблизости от прохождения электрических сетей, обязательно необходимо устройство заземления.

Для получения гарантированно качественного результата и обеспечения бесперебойного водоснабжения круглый год желательно выполнять все расчеты с учетом особенностей именно вашего участка.

Сегодня практически каждый третий житель нашего государства имеет за городом частный домик. Кто-то приобрел уже готовый дом со всеми удобствами, а кто-то просто купил участок, на котором планирует построить дом по своему плану. Канализация в частном доме является одной из самых важных коммуникаций, которую необходимо создавать в первую очередь.

Чаще всего работы проводятся своими руками для экономии финансовых средств, которых и так много ушло на возведение дома. Итак, разберемся, как правильно укладывать канализацию в частном доме.

Когда укладывается канализация, важно учесть глубину, на которой будут располагаться трубы. При этом ответственно нужно подойти к укладке коммуникаций как внутри дома, так и снаружи. От того, насколько качественно будет выполнена канализация, зависит срок ее эксплуатации.

На какую глубину закапывать канализационную трубу

Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.

Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.

Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.

Септик готовый к установке

Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом. Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра. Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.

От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома. Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба.

Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.

И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы. К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.

Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.

В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.

Измерение глубины укладки канализации в частном доме

Очень важно в работе использовать еще некоторые детали:

1. Используем трубы нужного диметра. Для того чтобы определить диаметр труб, нужно провести расчеты, которые основываются на активности использования канализационной системы.
2. Норма уклона на каждый метр трубы составляет три сантиметра.
3. Для работ можно использовать трубы из всевозможных существующих материалов.

Если канализационная система подразумевает наличие септика, то нужно учитывать, что глубина укладки трубы также зависит и от высоты самого дома. Важно соблюдать правильную укладку труб. Если пренебречь указанными правилами, то канализация будет забиваться. В трубах должен быть обеспечен нормальный сток воды с нормальным напором.

Если в доме можно использовать всевозможные повороты труб канализации, то на улице это не приемлемо. Дело в том, что на поворотах поток канализации теряет скорость. От этого со временем в трубах накапливаются отходы, которые не смываются сильным течением.

О важности глубины канализационной трубы

Укладка канализационной трубы на определенную глубину очень важна при выполнении системы канализации. К примеру, если труба промерзнет зимой, то канализацию невозможно будет использовать. Канализация вновь станет доступной только весной, когда наступит оттепель. Кроме того большое количество изгибов приведет к быстрому засорению системы. Поэтому нужно соблюдать правила монтажа системы канализации.

Все же, если поворотов не избежать, то специалисты рекомендуют сделать небольшой колодец, в котором и выполняется поворот. Так можно будет в любое время получить доступ к трубе. Кроме того колодец позволит более эффективно прочищать трубы.

Утепление канализационной трубы

Стоит отметить, что утепление позволяет также увеличить срок эксплуатации канализационных труб, особенно зимой вне зависимости от региона. В качестве утеплителя используется пенополиуретан. Этот материал окутывает трубу. Сверху дополнительно труба окутывается полиэтиленом. Морозы трубам не страшны.

Очень важно выполнить утепление на стыках и поворотах, если они есть. Практика показывает, что именно здесь больше всего наблюдается проблем. В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы.

В Российской Федерации в центральных и южных районах трубу укладывают на глубине одного метра. В северных регионах глубина прокладки канализационной трубы еще больше. И здесь теплоизоляция очень важна.

Что касается прокладки канализационной трубы внутри дома, то здесь нужно сказать, что также есть некоторые особенности. Здесь можно применять массу поворотов, изгибов. И, тем не менее, специалисты рекомендуют не злоупотреблять такой возможностью. Важно постараться сделать все очень просто. Во-первых, так можно сэкономить средства на покупке строительных материалов. Во-вторых, обслуживание системы будет намного проще.

Система канализации внутри дома также должна быть создана по принципу естественного стока. Лучше всего, когда трубы будут пролегать под полом. Если разница внешних труб и внутренних существенная, то можно использовать соединения. Лучше всего использовать колено, которое имеет угол тридцать градусов. Так вода будет лучше стекать.

Итак, рассмотрены самые распространенные способы укладки канализационных труб в частном доме. Нужно еще раз повториться, что правильность укладки – это гарантия успеха. Только так можно надолго забыть об обслуживании канализационных труб. Конечно, нужно использовать профилактические средства.
Сегодня существует множество магазинов, которые продают все необходимые материалы для выполнения канализационной системы в частном доме. Цены вполне приемлемые. Чаще всего используются пластиковые трубы. Они ничем не уступают металлическим трубам. В некоторых случаях используется сталь или чугун. Но эти трубы монтировать сложнее, чем пластиковые.

Всегда можно поинтересоваться у соседей, какую глубину для прокладки труб использовали они. Ведь чаще всего этого достаточно, чтобы понять, как система будет вести себя, например, в зимнее время. При малейшем сомнении в самостоятельном выполнении работ, необходимо обратиться за помощью к специалистам, которые имеют опыт выполнения работ и нужный инструмент. В противном случае можно испортить материал, что приведет к непредвиденным затратам.

Наконец, нужно отметить, что прежде чем начинать обустройство системы канализации в загородном доме, нужно продумать план выполнения работ. Он позволит быстро выполнить задание, а также заранее предусмотреть количество расходных материалов. К тому же обслуживание системы при наличии карты значительно легче. Прежде чем закапывать в землю трубу, необходимо провести ее предварительную проверку – как визуальную, так и практическую. Для этого из дома сливается вода и просматривается по траншее, не течет ли она на стыках. Это очень важно, ведь потом придется выполнять работу заново, если вода на участке начнет подниматься.

Глубина заложения водопровода – критерий, влияющий на качество функционирования коммуникационной системы. Она влияет на давление, которое должны выдержать трубы — избыточная нагрузка может привести к деформации системы, к трещинам на гофрах и т.д.

Поэтому при выборе оптимальной глубины необходимо учитывать ряд факторов: специфику грунта и рельефа, уровень залегания подземных вод, требования к закладке от СНиП. Правильное заложение труб для водопровода в землю послужит гарантом долгой эксплуатации системы.

Cодержание статьи

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

• уровень залегания грунтовых вод;
• показатель кольцевой жесткости самой трубы;
• уровень заглубления колодца – кессона;
• наличие системы подогрева или ;
• особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

• расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
• точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
• кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

• наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
• грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.

Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.

Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.

Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.

1. Обрезанную – длина отрезка определяется не только размером траншеи , но и размером вхождения трубы через цоколь.
2. Насос опускают в колодец, после чего монтируют адаптер. Для этого свободный край трубы спаивают со штуцером адаптера или монтируют его с .

Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются , поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.

Стальные оцинкованные, монтируются сложнее, но их используют реже из-за высокой стоимости.

Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.

На какой глубине проложить водопровод в дом, чтобы вода в нем не перемерзла зимой.

Обустройство любых инженерных коммуникаций сопряжено с поиском компромиссов, позволяющих создать эффективно работающую систему при минимальных затратах времени, сил и средств.

Одним из наиболее важных аспектов, является грамотное определение глубины трубопровода с учётом уровня промерзания грунта и общей стоимости объёма всех предполагаемых земляных работ.

Основные параметры

Существует несколько наиболее важных, определяющих параметров, которые оказывают непосредственное влияние на глубину прокладки трубопроводов систем водоснабжения:

• средние показатели уровня промерзания грунта в регионе прокладки коммуникаций;
• глубина, на которой располагаются точки входа и выхода;
• характеристики прочности используемых труб () ;
• вероятность и уровень динамических нагрузок , оказываемых на трубопроводную систему с поверхности.

Важно помнить, что закрытый способ монтажа предполагает достаточно сильное воздействие от давления грунта.

Поэтому, необходимо отдавать предпочтение только качественным и надёжным, сертифицированным материалам.

Климатические особенности и уровень промерзания почв

С целью правильного определения глубины промерзания, следует ознакомиться с нормативным документом СНиП 2.01.01.82 и прилагаемой картой зон.

Несколько позже были введены отдельные нормативы для полимерных водопроводов.

Средняя глубина промерзания до отрицательных температурных показателей, находится в прямой зависимости от географической широты и суровости климата, а также характеристик грунта:

• на территории южных регионов – 85 см;
• на территории центральных регионов – 160 см;
• в регионах с суровыми климатическими условиями – 275 см.

В зависимости от состава грунта, приведенные выше данные, могут колебаться в пределах 60 см, но, как показывает многолетняя практика, крайне, редко, домовладельцы нашей страны укладывают водопроводную систему с таким значительным заглублением:

• мягкие, рыхлые почвы , с преобладанием в составе песка – 160 см;
• почвы среднего уровня рыхлости с наличием в составе гравия – 170 см;
• грунты глинистого или вязкого типа – 130 см;
• крупнозернистые или каменистые , слишком твердые грунты – 190 см.

Какой должна быть глубина смотрового колодца для водопровода, написано на странице.

Указанные показатели заглубления считаются актуальными для средней полосы нашей страны, но, чаще всего, глубина прокладки уменьшается, примерно, на 10% от заявленных показателей без потери качественных характеристик или снижения работоспособности.

Материал трубопроводной продукции

Традиционно, для подземных коммуникаций использовались , которые сочетают в себе прочность и достаточную устойчивость к внешним негативным воздействиям.

В настоящее время, стальные трубы являются предпочтительными при прокладке объёмных магистралей.

Частные трубопроводы , всё чаще, обустраиваются с применением надёжных и современных, усиленных полипропиленовых изделий, способных переносить значительные температурные колебания в пределах -5 о С до +140 о С.

Полиэтиленовые трубы могут прокладываться, как при обустройстве индивидуальной системы водоснабжения с подачей воды насосной станцией (почему долго набирает давление — написано ), так и в напорном водоотведении он централизованного, муниципального водовода.

Технология заглубления водопровода

Вне зависимости от глубины прокладки, сокращению расходов на строительство и увеличению степени защиты трубопровода, способствует копка минимальной по ширине траншеи, а также монтаж системы распорок, которые устанавливаются между стенками выкопанной канавы.

Стандартный шаг при монтаже металлических или деревянных распорок может варьироваться в пределах 50-100 см.

В условиях умеренного климата, при отсутствии бесснежных зим, глубина прокладки утепленного трубопровода составляет метр.

Технология выполнения работ :

При необходимости, выполняется устранение недочётов в проложенной системе, после чего, осуществляется засыпка компенсирующего песчаного слоя и финишное закапывание траншеи.

Канальный вариант

Такой способ применяется при подземной прокладке трубопровода на горячее водоснабжение, и позволяет сохранить температуру транспортируемой жидкости на высоких показателях.

Канальный вариант предполагает , помимо использования утеплителей, дополнительную теплоизоляцию водопроводной трубы бетонным коробом, уложенным на дно выкопанной траншеи.

Способ, достаточно затратный, поэтому целесообразность его применения в условиях частного домовладения, весьма сомнительная.

Чаще всего, индивидуальный горячий водопровод прокладывается на одной глубине с трубами холодного водоснабжения, внутри стандартной, так называемой, бесканальной траншеи.

После того, как вычислена правильная глубина прокладки трубопровода и выбран качественный материал, в процессе выполняемой установки рекомендуется придерживаться следующих несложных правил:

• нижний компенсирующий слой песка , засыпанного в траншею, необходимо пролить водой и тщательно утрамбовать;
• на участках прокладки, подверженных существенным внешним нагрузкам , целесообразно применять защиту гофрированными трубами, обладающими очень хорошими амортизирующими свойствами;
• в процессе нагрева , недостаточно качественный полипропиленовый трубопровод способен вытягиваться в длину, поэтому перед финишной засыпкой желательно пропустить через систему горячую воду, что позволит убедиться, что трубы не вышли за пределы выкопанной траншеи;
• теплоизолирующие материалы для труб отопления (написано ) и горячего водомнабжения следует надежно фиксировать, но с сохранением достаточной подвижности, что обусловлено особенностями температурного расширения.

После того, как прокладка трубопровода на глубине будет завершена, засыпка траншеи осуществляется, постепенно, и сопровождается качественным утрамбовыванием каждого слоя, с целью защиты грунта от проседания в процессе эксплуатации установленной системы.

Посмотрите в предлагаемом видео, как осуществляется прокладка водопровода в частный дом при помои мини-экскаватора.
